TMH.05

TMH.05

Použití

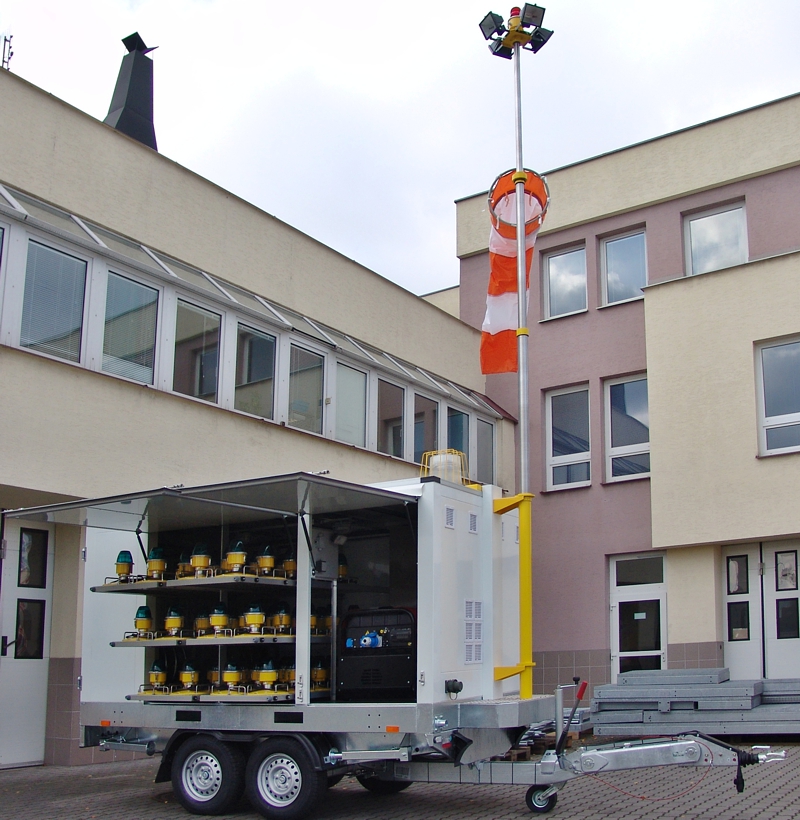

  • kompletní mobilní heliport na přívěsu
  • veškeré vybavení je instalováno uvnitř/na modulu odolném proti povětrnostním vlivům

Soubory ke stažení

pdf Katalogový list (7.79 MB)

Video (294.92 MB)

Popis/vlastnosti

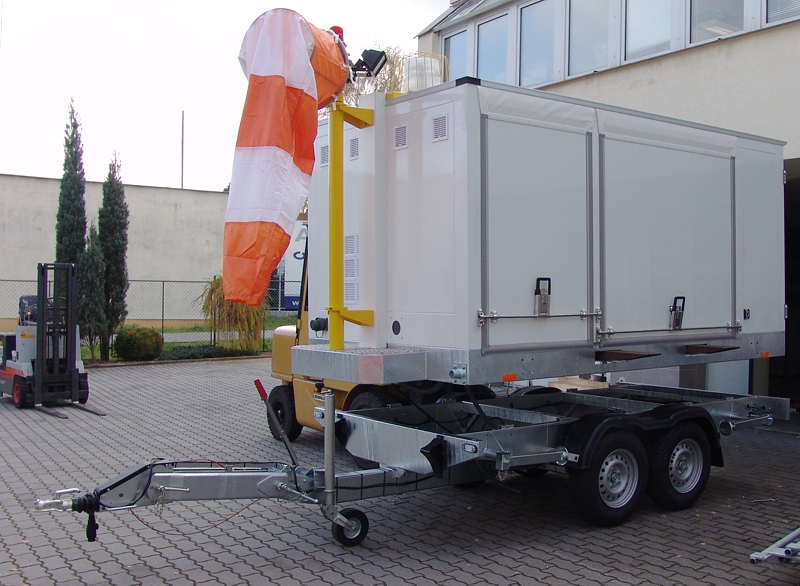

  • manipulace s modulem vysokozdvižným vozíkem
  • připojení k vozidlu pomocí standardního tažného zařízení
  • jeden přívěs je možné použít pro více modulů
  • všechna návěstidla jsou uložena na zajíždějících policích
  • paralelní napájení z vestavěného generátoru
  • stacionární zdroj napájení není nutný
  • sestava obsahuje veškeré osvětlení heliportu včetně kabeláže

Konfigurace

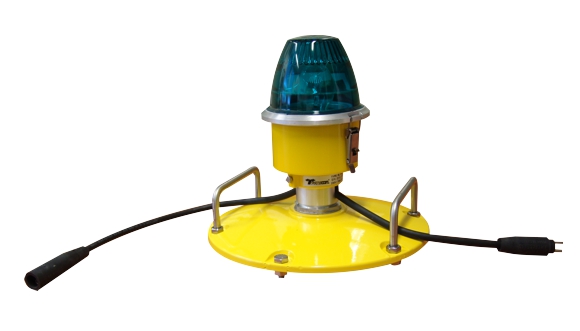

  1. TMH.05.60 pro max. 60 (+6 náhradních) paralelních ML 124 HP TLOF návěstidel
  2. TMH.05.30 pro max. 30 (+3 náhradních) paralelních ML 124 HP TLOF návěstidel

Základní vybavení

  1. TMH.05.60
    66 (60+6) paralelních ML 124 HP TLOF návěstidel
    6×50 m paralelních kabelů (nebo 3×80 m)
    66×5 m paralelních kabelů
    všechny kabely mají flexované konektory
  2. TMH.05.30
    33 (30+3) ML 124 HP paralelních TLOF návěstidel
    2×50 m paralelních kabelů (nebo 1×80 m)
    33×5 m paralelních kabelů
    všechny kabely mají flexované konektory
  3. zábleskový maják FL 111

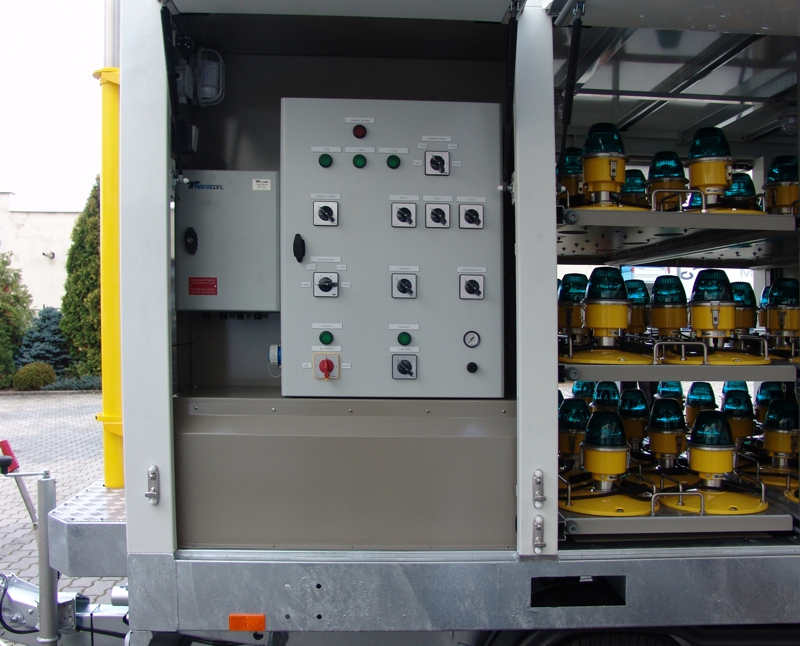

  4. napájecí rozváděč paralelního rozvodu TRP.1x
  5. teleskopický osvětlený ukazatel směru větru TWI 10 s překážkovým návěstidlem
  6. benzínový agregát s elektrickým i ručním (pouze TMH.05.30) startem
  7. hasicí přístroj

Technické parametery

  • TMH.05 modul
    • rozměry 3650×1800×2200 mm
    • hmotnost ~2200 kg
  • TMH.05 přívěs
    • rozměry 5480×1800×1015 mm
    • hmotnost ~484 kg
  • výška TWI 10  6500 mm
  • stupně svítivosti 10, 30, 100 %
  • pracovní teplota od -20 do +40 °C
  • skladovací teplota od -40 do +60 °C

Electrické parametry

  • přívodní napětí 1NPE ~50Hz 230V/TN-S
  • výkon generátoru
    • TMH.05.60 - 10 kVA (pouze elektrický start)
    • TMH.05.30 - 6 kVA
