FL 111

FL 111

Použití

  • všesměrový maják na heliportu
  • vizuální navádění na velkou vzdálenost, kde toto není zajištěno jinými vizuálními prostředky, nebo kde je identifikace heliportu nesnadná vzhledem k okolnímu osvětlení

Soubory ke stažení

  pdf Katalogový list (1.61 MB)

pdf Certifikát ÚCL (439 KB)

Splňuje požadavky

  • ICAO Annex 14, Volume II

Popis/vlastnosti

  • maják vydává nepřetržitě sérii čtyř záblesků o délce 0,5 až 2 ms v průběhu 0,8 s
  • série jsou odděleny časovým intervalem 1,2 s
  • tři úrovně jasu (100%, 10%, 3%)
  • automatická regulace úrovní jasu pomocí fotobuňky v závislosti na intenzitě okolního světla zabraňuje oslnění pilota a šetří energii
  • nízká spotřeba energie
  • malé rozměry umožňují umístění v blízkosti heliportu bez rizika vytvoření překážek
  • volitelně topný odpor

09 02 05 beacon fl111 konstrukceKonstrukce

  1. všesměrová záblesková hlavice FLU-111
  2. skříňka s napájecí jednotkou FPU-111
  3. propojovací skříňka se soumrakovými spínači DFF-30 (DF1)
  4. skříňka s fotobuňkami DFF-30 (DF2)
  5. napájecí a propojovací kabely

Zapojení (napájení)

  • napájecí a přívodní kabely jsou součástí dodávky
  • maximální vzdálenost mezi napájecí jednotkou a zábleskovou hlavicí hlavicí je 7 m (10 m na vyžádání)

Mechanické parametry

09 02 05 beacon fl111 sestava

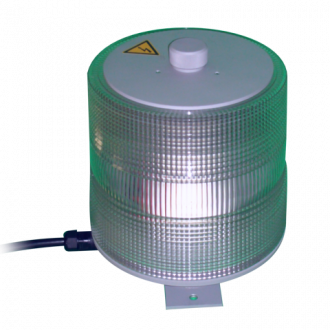

  • všesměrová záblesková hlavice FLU-111
    • hmotnost  7 kg
    • rozměry (vך×h) 310×265×265 mm
  • skříňka s napájecí jednotkou FPU-111
    • hmotnost  12 kg
    • rozměry (vך×h) 400×300×150 mm
  • propojovací skříňka se soumrakovými spínači DFF-30 (DF1)
    • hmotnost  2,7 kg
    • rozměry (vך×h) 160×260×90 mm
  • skříňka s fotobuňkami DFF-30 (DF2)
    • hmotnost  1 kg
    • rozměry (vך×h) 75×95×85 mm

Elektrické parametry

  • napájecí napětí 230 V ~ (50/60 Hz)
  • napětí dálkového ovládání + 24 V DC
  • ovládání  svítivosti 3 stupně -100 %, 10 %, 3 %
  • příkon 200 W
  • izolační odpor 50 MOhm/100 V DC

Podmínky použití

  • stupeň krytí IP 55
  • klimatická odolnost  -55/+55 °C
  • pro použití ve vysoce vlhkých oblastech, nebo kde může okolní teplota poklesnout pod -20 °C  je volitelně k dispozici topný odpor
  • odolnost vystavení větru a výfukovým plynům
  • odolnost proti UV záření
  • odolnost proti vibracím

Zdroj světla

  • speciální xenonová žárovka
  • životnost >10 000 h
