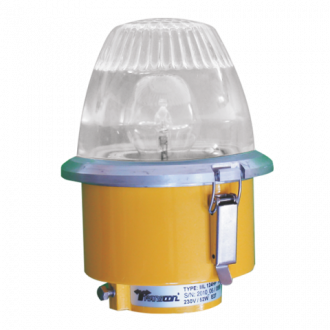

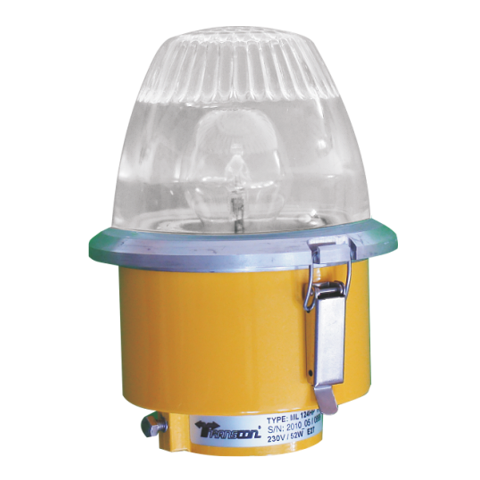

ML 124

Funkce návěstidla

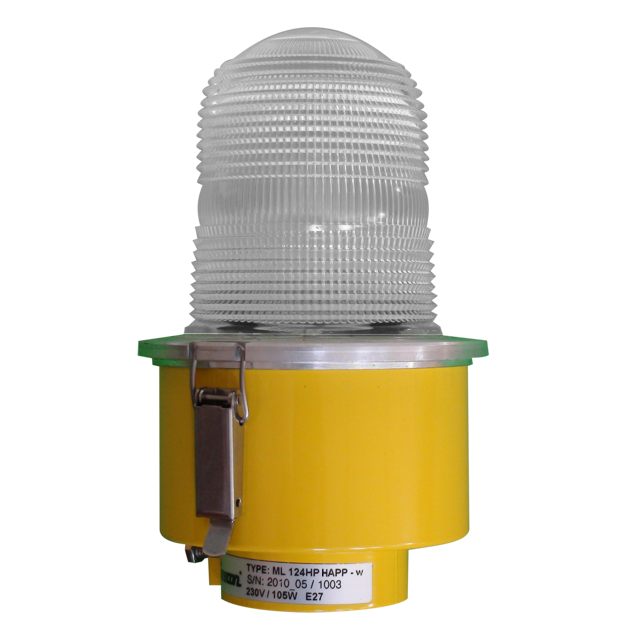

• HAPP přibližovací stále svítící návěstidla heliportu
• FATO návěstidla prostoru konečného přiblížení a vzletu

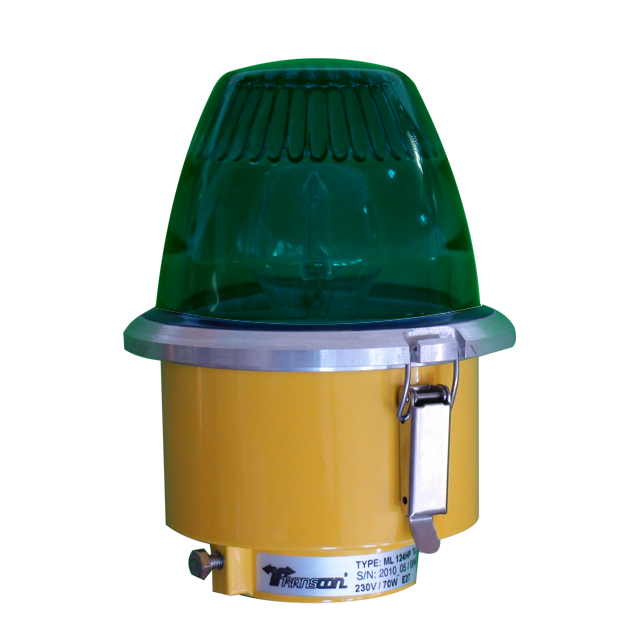

• TLOF návěstidla prostoru přistání a vzletu

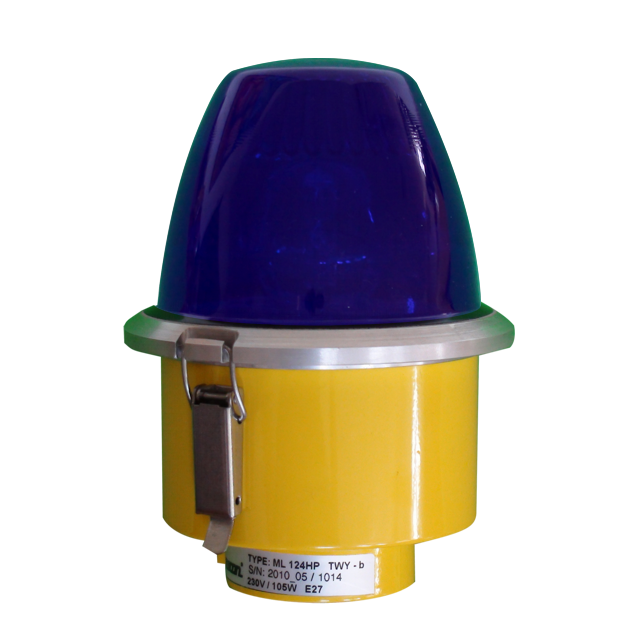

• TWY postranní návěstidla pojezdové dráhy

Splňuje požadavky

• ICAO-AERODROMES-ANNEX 14
  Volume II-HELIPORTS-2nd
• ICAO-AERODROMES-ANNEX 14 Volume I-4rd
• FAA AC 150/5390-2A
  Heliports design 1/20/94
• FAA AC 150/5345-46 C

Popis/vlastnosti

• návěstidlo je složeno s optického systému, žárovky, napájecího kabelu, hliníkového krytu a nosiče návěstidla pro připevnění nosné trubky
• vývody jsou vyvedeny ve spodní části hliníkového pouzdra vnitřkem nosiče návěstidla (součást návěstidla) a umožňující odpojení návěstidla v případě kolize s letadlem nebo vozidlem
• návěstidlo je zhotoveno z odlitků a výlisků Al slitin, skleněného výlisku a spojovacích součástí z nerez oceli, které odolávají slanému prostředí a UV záření
• nosič návěstidla je hliníkový odlitek, na kterém je upevněno návěstidlo
• nosič slouží k uchycení návěstidla do nosných konstrukcí
• barevné dioptry jsou výlisky ze skla odolávajícího tepelným šokům
• skleněný dioptr je zatmelen v hliníkovém mezikruží a tento celek je stažen dvěma nerezovými přezkami k hliníkovému krytu

Konstrukce

1. Dioptr s mezikružím
2. Nerezové přezky
3. Nosič návěstidla
4. Přívod s konektorem FAA-L-823 style 1
5. Vývod s konektorem FAA-L-823 style 7

Zapojení /napájení

• napájeno 230 V ~ (50/60 Hz) paralelním letištním rozvodem z napájecího rozváděče TRP.1.x
• tři stupně svítivosti 10, 30, 100 %
• připojení pomocí dvou kabelů H07RN-F 2×2,5 s konektory FAA L-823
• návěstidla se instalují na nosnou trubku o průměru 60 mm

Mechanické parametry

• hmotnost ~1,7 kg
• rozměry HAPP

  • výška  221 ±1 mm
  • průměr 136 ±1 mm
• rozměry TLOF, FATO, TWY

  • výška  199 ±1 mm
  • průměr 147 ±1 mm
• nastavitelnost

  • horizontální 0°÷360°
  • vertikální 0°

Elektrické parametry

• celkový příkon ±10 % podle varianty 53 VA/70 VA/105 VA

Podmínky použití

• stupeň krytí IP 65
• klimatická odolnost  ±55 °C
• odolnost vystavení větru a výfukovým plynům do 240 km/hod.

Zdroj světla

• žárovka 230 V s paticí E27
• životnost žárovky 1000 hod.

Objednávací kódy/použití
