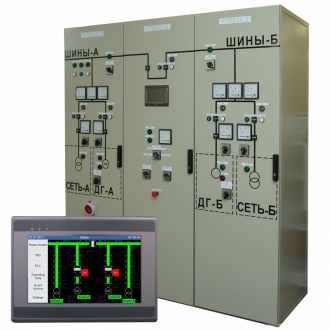

Rozváděč TRS 10

Rozváděč TRS 10

Použití

  • zabezpečení nepřetržitého napájení letištních zařízení

Soubory ke stažení

pdf Katalogový list (3.20 MB)

pdf Certifikát MAK (687 KB)

Splňuje požadavky

  • provoz na letištích všech kategorií ICAO

Popis/vlastnosti

  • automatický záskok mezi síťovými přívody a přívody od dieselagregátů
  • napájí podružné rozváděče, ze kterých jsou napájena letištní zařízení vyžadující nepřetržité napájení
  • na přání zákazníka je možno rozváděč vybavit libovolnými kombinacemi jedno, dvou a třífázových vývodů
  • celoplechová skříň, přívod zdola
  • montáž na ocelový podstavec
  • ovládací a kontrolní prvky na dveřích / dálkové
  • vybaven dotykovým LCD displejem a PLC automatem

Varianty


3 nezávislé přívody - TRS 10.D2 160 A
  • jedna sběrnice (BUS)
  • tři nezávislé 3-fázové přívody
    • dva síťové přívody (SÍŤ-A, SÍŤ-B)
    • jeden přívod z dieselgenerátoru (DG)
  •  panel s mnemotechnickým schématem signalizačních a ovládacích prvků na předních dveřích

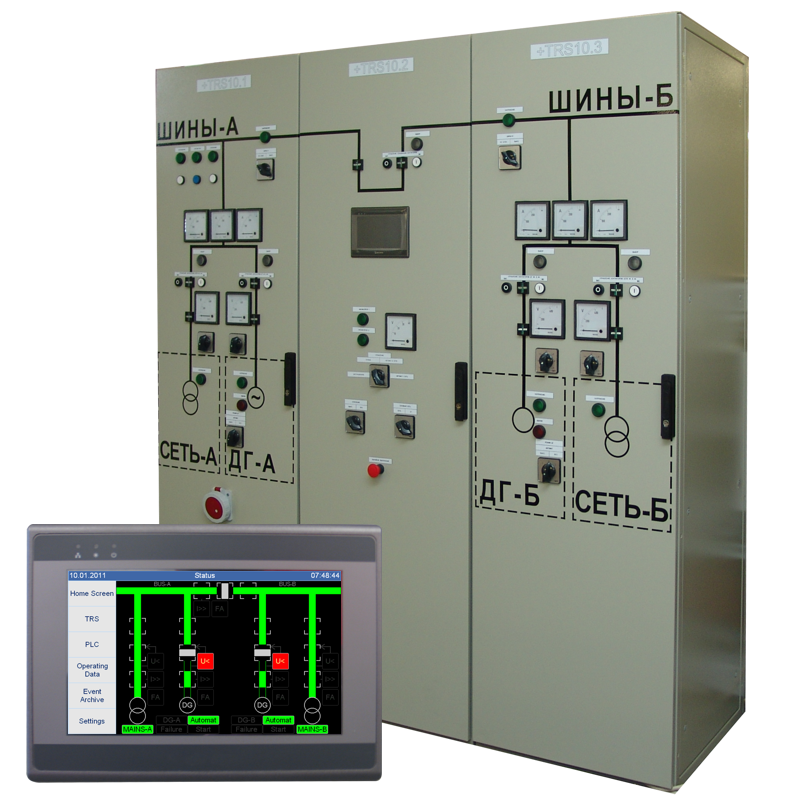

4 nezávislé přívody TRS 10.A 400 A, TRS 10.B 630 A, TRS 10.C 250A
  • dvě nezávislé sběrnice (BUS-A, BUS-B), které slouží jako dva nezávislé, vzájemně zálohované přívody pro jednotlivá zařízení
  • čtyři nezávislé 3-fázové přívody
    • dva síťové přívody (SÍŤ-A, SÍŤ-B)
    • dva přívody od dieselgenerátorů (DG-A, DG-B)
  • přívody SÍŤ-A a DG-A pracují do sběrnice BUS-A, přívody SÍŤ-B a DG-B do sběrnice BUS-B mezi sběrnicemi BUS-A a BUS-B je příčná spojka
  • panel s mnemotechnickým schématem signalizačních a ovládacích prvků na předních dveřích

Společné parametry

  • napěťová soustava 3PEN 50 Hz 230/400 V (220/380 V) TN-C-S
  • ochrana před dotykem neživých částí samočinným odpojením od zdroje v sítích TN-C-S
  • činitel soudobosti  1,0
  • teplotní rozsah -5/+40 °C
  • odolnost vůči vibracím 0,15 mm / 1–35 Hz
  • krytí uzavřeného rozváděče IP 43
  • krytí otevřeného rozváděče IP 00

Technické parametry

TRS 10.A TRS 10.B TRS 10.C TRS 10.D2
Klasifikace CAT I, CAT II, CAT III CAT I, CAT II, CAT III CAT I, CAT II, CAT III NO CAT
Počet přívodů 4 4 4 3
Jmenovitý proud [A] 400 630 250 160
hmotnost [kg] ~730 ~1170 ~500 ~300
rozměry podstavce standard [mm] 3000×200×600 5200×200×600 1800×200×600 1200×200×400
celkové rozměry bez podstavce [mm] 3000×2000×650 5200×2000×650 1800×2000×650 1200×2000×450

Elektrické parametry přívodů

Minimální doba ztráty napětí na sběrnici v případě přepínání mezi přívody T1 = 200 ms (z důvodů resetování všech zařízení)
Doba přítomnosti přívodní sítě pro zpětný návrat z dieselgenerátoru na síť T2 = 5-600 sec (s možností nastavit tuto  dobu uživatelem)
Maximální doba přepnutí mezi dvěma přívody T3 = 1 sec (maximální doba výpadku napětí na sběrnici)
Doba pro vyhodnocení poruchy při nenastartování dieselgenerátoru T4 = 15 sec
Tolerance vstupního napětí na jednotlivých přívodech +10 % / -15 % (nastavitelný parametr)
Tolerance kmitočtu vstupního napětí na jednotlivých přívodech +10 % /  -10 %
