Konektory

 Primární konektory KD 500 / KD 510

Splňují požadavky

• FAA AC 150/5345-26C

Použití

• stíněné podzemní silové kabely (série KD 500)
• nestíněné podzemní silové kabely (série KD 510)

Popis/vlastnosti

• Konstrukční kolíky a zdířky

  • materiál kontaktních částí je z pocínované mědi nebo mosazi
  • zásuvka se dodává s pružinou zásuvkového typu z mědi a berylia, která zajišťuje dokonalý dosedací tlak
  • na požádání jsou k dispozici také poniklované kontaktní součásti
• Pouzdro

  • izolace vidlice a zásuvky je zhotovena z TPE (termoplastický elastomer) s vynikající odolností vůči prostředí a s dobrou odolností proti kapalinám
  • je schopna odolat napadení chemikáliemi, které se typicky vyskytují na letištní ploše
  • izolace odolává také expozici UV-záření a ozónu

Elektrické parametry

• jmenovitý proud 25 A
• jmenovité napětí 5000 V

Balicí materiál

• recyklovatelné kartony
• sada  je zabalena samostatně do plastových sáčků z polyetylénu s nízkou hustotou  (LD PE) a obsahuje:

  • 1 pár pouzder na vidlice a zásuvky
  • 1 pár konektorů pin-zdířka
  • 1 zámek (polypropylén)
  • silikonový lubrikant (uvnitř pouzdra)
  • vodicí kolík pro zásuvku (PA nebo PP)
  • tkaninu na čištění,
  • pokyny k instalaci
• série KD 500 navíc obsahuje:

  • 2 zemnicí konektory (pocínovaná mosaz) s 350 mm dlouhými měděnými vodiči o průřezu 2,5 mm²
  • 1 zemnicí konektor se 2 šrouby (poniklovaná mosaz); pouzdro konektoru z polyamidu 6.6

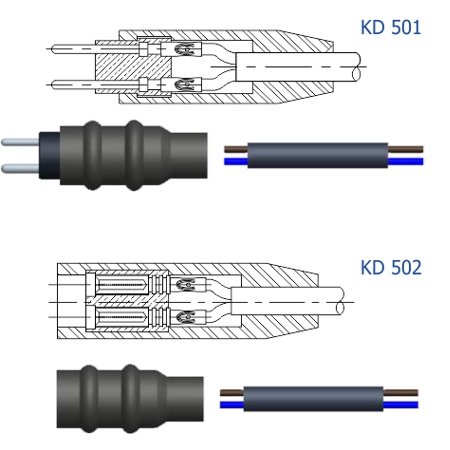

Sekundární konektory KD (501, 502, 503, 503R)

Použití

• sekundární konektory pro letištní kabely

Splňuje požadavky

• FAA AC 150/5345-26C

Popis /vlastnosti

• Konstrukční kolíky a zdířky

  • materiál kontaktních částí je z pocínované mědi nebo mosazi
  • na požádání jsou k dispozici také poniklované kontaktní součásti
• Pouzdro
  • izolace vidlice a zásuvky je zhotovena z TPE (termoplastický elastomer) s vynikající odolností vůči prostředí a s dobrou odolností proti kapalinám
  • je schopna odolat napadení chemikáliemi, které se typicky vyskytují na letištní ploše
  • izolace odolává také expozici UV-záření a ozónu

Elektrické parametry

• jmenovitý proud 20 A
• jmenovité napětí 600 V

Balicí materiál

• konektory jsou zabaleny do recyklovatelných kartonů
• každá konektorová sada  je zabalena samostatně do plastových sáčků z polyetylénu s nízkou hustotou  (LD PE) a obsahuje

  • 1 pouzdro na vidlici nebo zásuvku
  • 1 tělo kovových konektorů
  • 2 kolíkové nebo zdířkové konektory
  • silikonový lubrikant
  • západková část pro aretační kovové komponenty
  • tkaninu na čištění, pokyny pro instalaci
