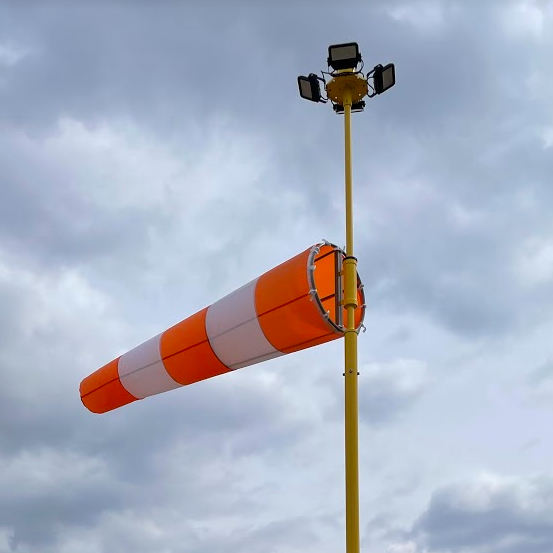

Ukazatel směru větru TWI

Ukazatel směru větru TWI

Použití

  • vizuální identifikace směru a rychlosti větru na letištích a heliportech.

Soubory ke stažení

pdf Katalogový list (1.97 MB)

pdf Certifikát SSGA (3.25 MB)

Splňuje požadavky

  • ICAO Annex 14, Vol. 1, 5.1.1
  • EASA CS-ADR-DSN.K.490
  • FAA Specification AC 150/5345-27 C

Popis/vlastnosti

  • při pohybu vzduchu min. 6 km/h se otočný systém umístěný na horní části stožáru na ložiscích otočí do směru tohoto pohybu, horní otvor větrného rukávu nabere proud vzduchu a rukáv se vychýlí
  • při rychlosti větru min. 28 km/h se rukáv nafoukne a vizuálně tak indikuje jeho směr a rychlost
  • Textilní větrný rukáv
    • vyroben ze směsi bavlny a syntetického materiálu dle EN 10204-2.2
    • při naplnění vzduchem má tvar komolého kužele
  • Konstrukce koše
    • udržuje vstupní otvor rukávu otevřený i za úplného bezvětří, podpírá kužel a udržuje jej v požadovaném tvaru v délce tří osmin jeho celkové délky
    • konstrukce z Al trubek je konstruována tak, že zabraňuje shromažďování vody v rukávu
    • ložiska koše jsou samomazná
  • Stožár
    • sklopná konstrukce s podpěrou umožňuje snadnou výměnu či údržbu rukávu, koše  nebo žárovek osvětlení a překážkového návěstidla
    • v horní části stožáru je otočné uložení umožňující otáčení koše s kuželem
    • povrchová úprava práškovým plastem odstín RAL 1021  (žlutá)
  • Osvětlení
    • vnější světelné reflektory zajišťují, že každý bod podélné osy horní plochy rukávu při nafouknutém stavu je osvětlen intenzitou minimálně 10 cd
    • napájení je vedeno nosnou konstrukcí ze svorkovnicové skříňky umístěné samostatně vedle základny
    • jištěno pojistkami 6A umístěnými ve svorkovnicové skříňce
    • stožár lze doplnit o překážkové návěstidlo malé svítivosti, které je montováno na nejvyšší bod stožáru a není zastíněno při pohledu shora některou jinou částí ukazatele směru  větru

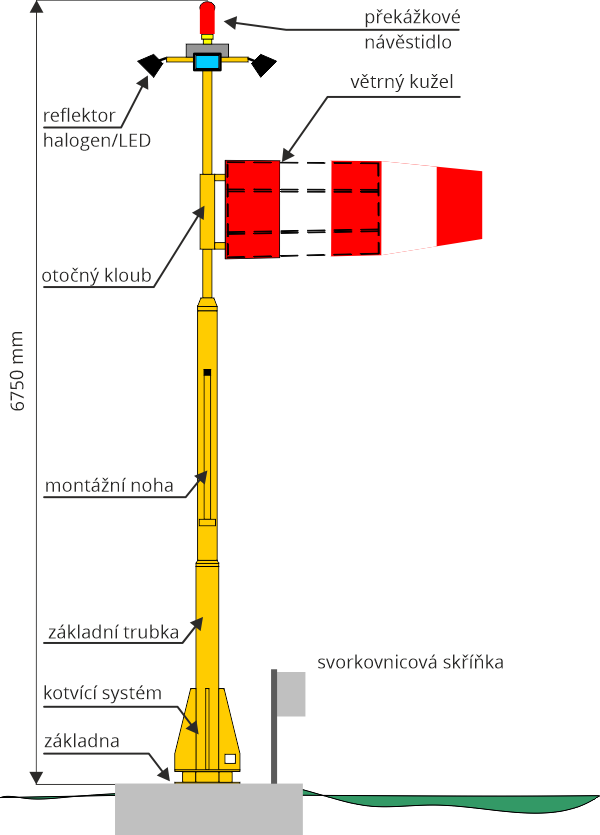

twi schema czMechanické parametry

  • výška (bez osvětlení) 6 500 mm
  • výška (s osvětlením) 6 750 mm
  • hmotnost ~90 kg
  • rozměry rukávu (verze heliport)
    • délka 2,5 m
    • průměr 0,6 m
  • rozměry rukávu (verze airport)
    • délka 3,75 m
    • průměr 0,9 m
  • odolnost proti větru do 140 km/hod
  • klimatická odolnost ±55 °C
  • kužel znemožňuje nahromadění vody
  • minimální mez pevnosti textilního materiálu 667 N
  • indikace směru větru natočením větrného rukávu s přesností ±5° při min. rychlosti větru 6 km/hod
  • indikace rychlosti větru (nafouknutím) při min. rychlosti  větru 28 km/hod

Elektrické parametry (osvětlená varianta)

  • stupeň krytí IP 54
  • izolační odpor min 2 MΩ
  • celkový příkon 700 VA ±10% (halogen)
  • celkový příkon <120 VA ±10% (LED)
  • napájecí napětí 230 V/50 Hz nebo 6,6 A seriový letištní rozvod

Základna stožáru

  • dvě ocelové desky vzájemně propojené ocelovým čepem umožňující sklopení stožáru
  • rozměry základny 300×300 mm
  • upevnění k betonovému základu čtyřmi šrouby M 16 mm
