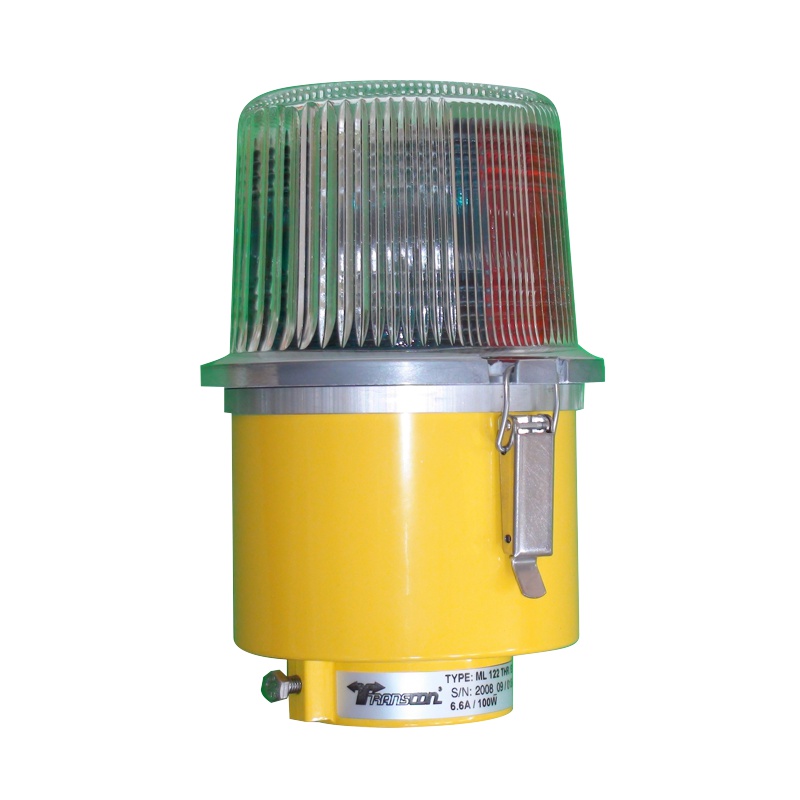

ML 122

ML 122-THREND-100-GR

Použití

  • halogenové 6,6 A nadzemní všesměrové/dvousměrové/jednosměrové návěstidlo střední intenzity s integrovaným transformátorem pro stacionární/mobilní letiště

Soubory ke stažení

pdf Katalogový list (4.65 MB)

pdf Certifikát ÚCL (77 KB)

pdf Certifikát MO AČR (500 KB)

pdf Certifikát LÚ SR (438 KB)

pdf Certifikát MAК (3.03 MB)

Funkce návěstidla

  • APP osové návěstidlo a příčky přibližovací soustavy
  • THR prahové návěstidlo
  • END dráhové koncové návěstidlo
  • THREND prahové a dráhové koncové návěstidlo
  • RWY postranní dráhové návěstidlo
  • TWY postranní návěstidlo pojezdové dráhy

Splňuje požadavky

  • ICAO Annex 14, Vol. 1, 7th ed.
  • FAA AC 150/5345-46, fotometricky kompatibilní s L-861/861T
  • STANAG 3534-AIRFIELD PORTABLE LIGHTING
  • AIR STD 90/20 Portable Airfield Lighting Systems, vydané ASCC
  • MAK

Popis/vlastnosti

  • jeden nebo dva protilehlé hlavní světelné svazky
  • osazení a nasměrování optické jednotky zajišťují fixační kolíky umístěné v hliníkovém krytu izolačního transformátoru
  • primární vývody jsou vyvedeny ve spodní části hliníkového pouzdra vnitřkem nosiče návěstidla (součást návěstidla)
  • návěstidlo je složeno z optického systému a letištního izolačního transformátoru zalitého v hliníkovém krytu
  • návěstidlo je zhotoveno z odlitků a výlisků Al slitin, skleněného výlisku a spojovacích součástí z nerez oceli, které odolávají slanému prostředí a UV záření
  • nosič návěstidla je hliníkový odlitek, na kterém je upevněno návěstidlo
  • nosič slouží k uchycení návěstidla do nosných konstrukcí
  • barevné dioptry jsou výlisky ze skla odolávajícího tepelným šokům
  • skleněný dioptr je zatmelen v hliníkovém mezikruží a tento celek je stažen dvěma nerezovými přezkami k hliníkovému krytu

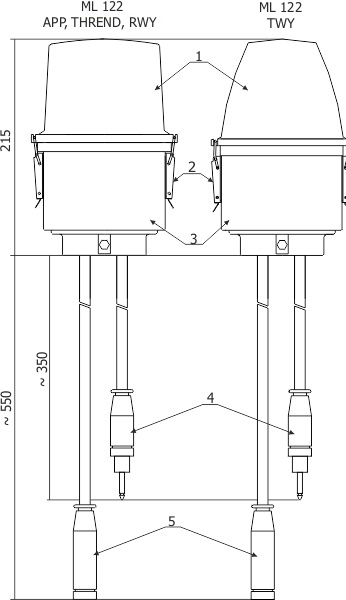

05 01 03 ml122 constrKonstrukce

  1. Dioptr s mezikružím
  2. Nerezové přezky
  3. Nosič návěstidla
  4. Primární vývod, konektor FAA L-823 style 2
  5. Primární vývod, konektor FAA L-823 style 9

Zapojení /napájení

  • napájeno ze zdroje konstantního proudu sériovou smyčkou
  • napájecí primární vývody jsou opatřeny konektory FAA L-823 style 2 a style 9

Mechanické parametry

  • hmotnost ~ 4 kg
  • rozměry
    • výška  215 ±1 mm
    • průměr 145 ±1 mm
  • nastavitelnost
    • horizontální 0° ÷ 360°

Elektrické parametry

  • celkový příkon návěstidla je 1,25 násobek příkonu instalované žárovky

Podmínky použití

  • stupeň krytí IP 65
  • klimatická odolnost  ±55 °C
  • odolnost vystavení větru a výfukovým plynům do 480 km/h

Zdroj světla

  • halogenová letištní žárovka s výkonem 45/65/100 W/6,6 A s paticí Pk 30d

Příslušenství

  • příslušenství se objednává zvlášť (viz. nosné konstrukce návěstidel)

Objednávací kódy/použití (bez sbíhavosti paprsků)

Typ Výkon [W] Barva Použití obj. kód
ML 122-APP-65-W 65 bílá návěstidlo osové a návěstidlo příček přibližovací soustavy 913-077
ML 122-THREND-100-GR 100 zelená/červená prahové a dráhové koncové návěstidlo 913-080X
ML 122-THR-100-GN 100 zelená/záslepka prahové návěstidlo 913-078X
ML 122-END-100-RN 100 červená/záslepka dráhové koncové návěstidlo 913-079X
ML 122-RWY-45-RN 45 červená/záslepka návěstidlo dojezdové dráhy 913-098X
ML 122-RWY-45-WW 45 bílá/bílá postranní dráhové návěstidla 913-082X
ML 122-RWY-45-WY 45 bílá/žlutá postranní dráhové návěstidla - odlehlá ⅓ (600 m) RWY 913-083X
ML 122-RWY-45-WN 45 bílá/záslepka návěstidlo označení místa dotyku * 913-919X
ML 122-RWY-45-YR 45 žlutá/červená postranní dráhové návěstidlo - odlehlé ⅓ (600 m) RWY + posunutý práh dráhy 913-085X
ML 122-RWY-45-YN 45 žlutá/záslepka postranní návěstidlo obratiště na RWY * 913-093X

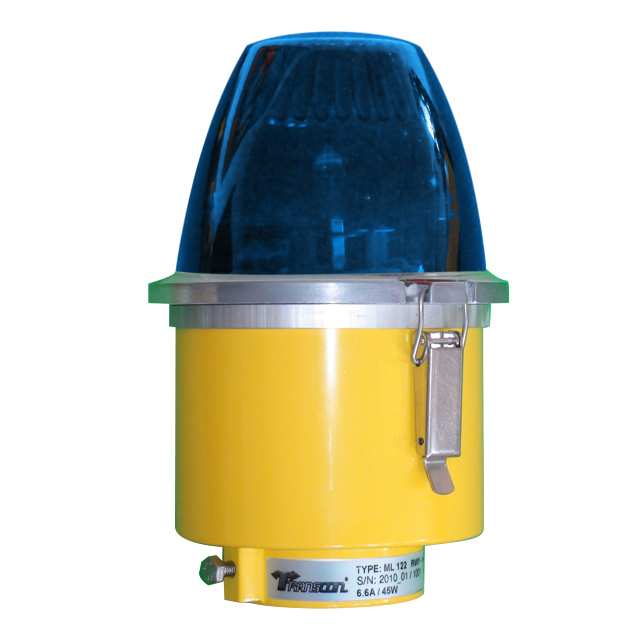

ML 122-TWY-45-B 45 modrá postranní návěstidlo pojezdové dráhy 913-088
* dle předpisů platných na území Ruské federace
