TFL-32
Použití
- sekvenční zábleskový systém je určen ke snadnější identifikaci osy vzletové a přistávací dráhy nebo k identifikaci prahu dráhy za podmínek snížené viditelnosti
Soubory ke stažení
Splňuje požadavky (je kompatibilní)
- ICAO Annex 14, Vol. I
- EASA CS-ADR-DSN, Issue 4
Popis/vlastnosti
- zábleskový systém se skládá z:
- řídicí jednotky TFL-32.CU nebo TFL-32.RC
- nadzemích zábleskových návěstidel TFL-32.XE (xenonová výbojka) nebo TFL-32.LE (LED)
- nizkoprofilových (6,35 mm) zapuštěných návěstidel TFL-32.LI (LED) s napájecí elektronikou TFL-32.PI
- rozbočovacích skříní TJB-32
- návěstidla TFL-32.XE a TFL-32.LE obsahují kompletní elektroniku
- pro instalaci do zpevněných povrchů je určena dvojice zapuštěných návěstidel TFL-32.LI v kombinaci s napájecí elektronikou TFL-32.PI
- kombinace xenonových a LED návěstidel v rámci jednoho světlotechnického systému není doporučena
- ovládání, monitorování a synchronizaci návěstidel zajišťuje řídicí jednotka TFL-32.CU nebo
TFL-32.RC

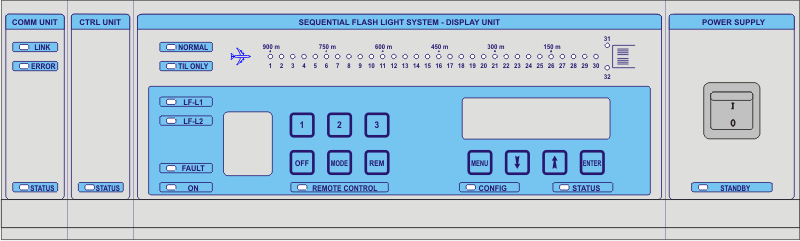

Popis ovládacího panelu řídicí jednotky TFL-32.CU
- dálkové nebo manuální nastavení intenzity záblesků ve třech stupních s indikací na dvoubarevném LED displeji
- přehledné zobrazení stavu jednotlivých návěstidel řadou dvoubarevných LED
- zobrazení provozních, diagnostických a poruchových informací na kontrastním OLED displeji
- intuitivní ovládání spolehlivými mechanickými tlačítky
- osvědčená 19" modulární konstrukce s vodítky pro snadné zasunutí do stojanu
- snadná výměna jednotlivých modulů zkracuje v případě poruchy odstávku systému na minimum

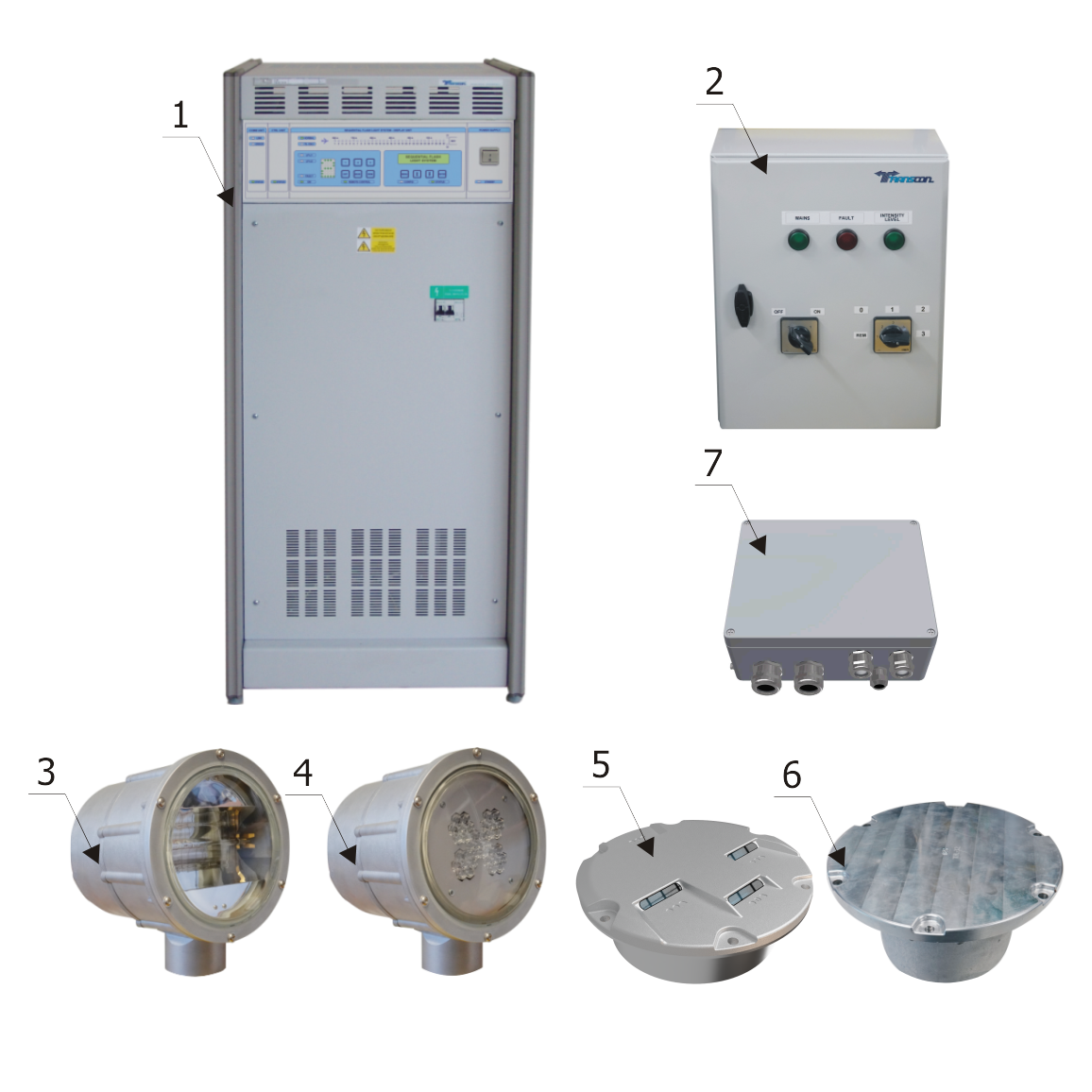

- řídicí jednotka TFL-32.CU
- řídicí jednotka TFL-32.RC
- zábleskové návěstidlo s xenonovou výbojkou TFL-32.XE
- zábleskové návěstidlo LED TFL-32.LE
- zapuštěné návěstidlo LED TFL-32.LI
- napájecí elektronika TFL-32.PI
- rozbočovací skříň TJB-32
Montáž/zapojení/napájení:
- řídící jednotka a rozbočovací skříně jsou propojeny pomocí silového a datového kabelu
- rozbočovací skříně a návěstidla jsou propojeny kabelem s kombinovanou funkci napájecího i datového kabelu
- pro snadnou výměnu jsou návěstidla připojena konektorem
Parametry řídicí jednotky TFL 32.CU
- rozměry (š×v×h): 585×1350×550 mm
- hmotnost: 85 kg
- povrchová úprava: vypalovací lak šedý RAL 7035/RAL 7030
- napájení: 3NPE ~50 Hz 3×230/400 V/TN-S
- napájecí napětí: 187÷253 V / 50 Hz
- příkon: <100 W
- pracovní teplota: -25 °C ÷ +55 °C
- krytí: IP20
- relativní vlhkost: do 80 % při 25 °C
Parametry řídicí jednotky TFL-32.RC
- rozměry (š×v×h): 400×500×200 mm
- hmotnost: 15 kg
- povrchová úprava: vypalovací lak šedý RAL 7035
- napájení: 1NPE ~50 Hz 1×230 V/TN-S
- napájecí napětí: 187÷253 V / 50 Hz
- příkon: <100 W
- pracovní teplota: -25 °C ÷ +55 °C
- krytí: IP54
- relativní vlhkost: do 80 % při 25 °C
Parametry rozbočovací skříně TJB-32
- rozměry (š×v×h): 280×230×110 mm
- hmotnost: 5,5 kg
- povrchová úprava: vypalovací lak šedý RAL 7035
- pracovní teplota: -55 °C ÷ +55 °C
- krytí: IP 66
Parametry zábleskového návěstidla TFL-32.XE
- rozměry (š×v×h): 242×290×240 mm
- hmotnost: 7,2 kg
- povrchová úprava: přírodní hliník příkon max. 90 W
- pracovní teplota: -55 °C ÷ +55 °C
- krytí: IP 54
- životnost výbojky: min. 1 000 hod
Parametry zábleskového návěstidla TFL-32.LE
- rozměry (š×v×h): 242×290×240 mm
- hmotnost: 6,8 kg
- povrchová úprava: přírodní hliník
- příkon: max. 40 W
- pracovní teplota: -55 °C ÷ +55 °C
- krytí: IP 54
- životnost LED: min. 10 000 hod
Parametry zapuštěného zábleskového návěstidla TFL-32.LI a napájecí elektroniky TFL-32.PI
- povrchová úprava: přírodní hliník
- příkon: max. 40 W
- pracovní teplota: -55 °C ÷ +55 °C
- krytí: IP 68
- TFL-32.LI
- rozměry (průměr×výška): 12”×120 mm
- hmotnost: 6,9 kg
- životnost LED: min. 10 000 hod
- TFL-32.PI
- rozměry (průměr×výška): 12”×180 mm
- hmotnost: 8,2 kg
Objednací kódy:
- řřídící jednotky
- standardní: TFL-32.CU
- zjednodušené provedení (pro systém TIL): TFL-32.RC
- záblesková návěstidla
- nadzemní xenonové: TFL-32.XE
- nadzemní LED: TFL-32.LE
- zapuštěné LED: TFL-32.LI
- napájecí elektronika pro dvojici zapuštěných LED návěstidel: TFL-32.PI
- sestava napájecí elektroniky, dvojice zapuštěných LED návěstidel a dvojice propojovacích kabelů: TFL-32.LPI
- rozbočovací skříně
- napájecího a komunikačního kabelu s vývodem k návěstidlu/napájecí elektronice: TJB-32
- pouze napájecího kabelu: TJB-32.P
- kabely k návěstidlům
- propojovací kabel včetně konektoru mezi rozbočovací skříní a návěstidlem/napájecí elektronikou
- délka 2 m: TFL-32.UCAB2
- délka 5 m: TFL-32.UCAB5
- délka 10 m: TFL-32.UCAB10
- délka 15 m: TFL-32.UCAB15
- délka 20 m: TFL-32.UCAB20
- délka 35 m: TFL-32.UCAB35
- propojovací kabel včetně konektoru mezi rozbočovací skříní a návěstidlem/napájecí elektronikou
- propojovací kabel mezi napájecí elektronikou a zapuštěným LED zábleskovým návěstidlem (3 m): TFL-32.ICAB
- propojovací kabel mezi rozbočovací skříní a návěstidlem v metráži bez konektoru: TFL-32.UCAB
- konektor na kabel pro připojení návěstidla (pájené kontakty): TFL-32.UCON1
- konektor na kabel pro připojení návěstidla (krimpované kontakty): TFL-32.UCON2
- komunikační kabel mezi řídící jednotkou a rozbočovacími skříněmi v metráži: TFL-32.BCAB
- silový napájecí kabel
- 5×10 mm2 CYKY-J 5×10(C)
- 5×16 mm2 CYKY-J 5×16(C)
- 5×25 mm2 1-CYKY-J 5×25(C)
* sady pro uchycení rozbočovacích skříní a nosné konstrukce návěstidel je nutné objednávat zvlášť
