TLE21
Použití
- LED nadzemní 6,6 / 2,2 A směrové návěstidlo vysoké intenszity pro CAT I-III ICAO
Soubory ke stažení
pdf Certifikát ÚCL TLE211 (452 KB)
pdf Certifikát MO AČR (552 KB)

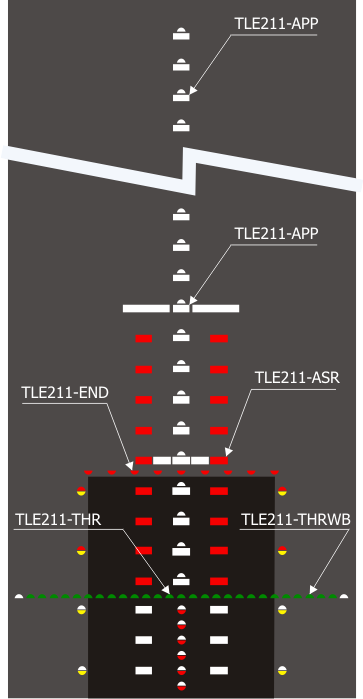

Funkce návěstidla
- APP - osové návěstidlo a návěstidlo příček přibližovací soustavy
- ASR - návěstidlo postranních řad přibližovací soustavy
- END - dráhové koncové návěstidlo
- THR/THRWB - návěstidlo prahové a vnějších prahových polopříček
Splňuje požadavky
- ICAO Annex 14, Vol. 1, App. 1+2
- EASA CS ADR-DSN.U.930+940
- ICAO Doc 9157, Part 4+6
Popis/vlastnosti
- robustní celokovová konstrukce s vysokou odolností
- skleněná optika
- monitorovací modul s funkcí odpojení od transformátoru
- vysoký stupeň krytí IP 56
- vynikající barevné vlastnosti díky použití LED technologii
- životnost 110 000 hod při 100% intensitě
- všechny hlavní části jsou lakovány na RAL 1021
Montáž/zapojení/napájení:
- instalace
- montáž pro nastavitelnou výšku (lámací spojka 001 057 a trubka průměr 60 mm 001 400), nebo
- montáž na nejnižší optickou výšku (pouze lámací spojka 001 057.1)
- napájení standardní sériové 6,6 A nebo 2,2 A (volitelně) přes standardní oddělovací transformátor
- napájecí kabel s koncovkou L-823 Type II, Class A, Style 1/6

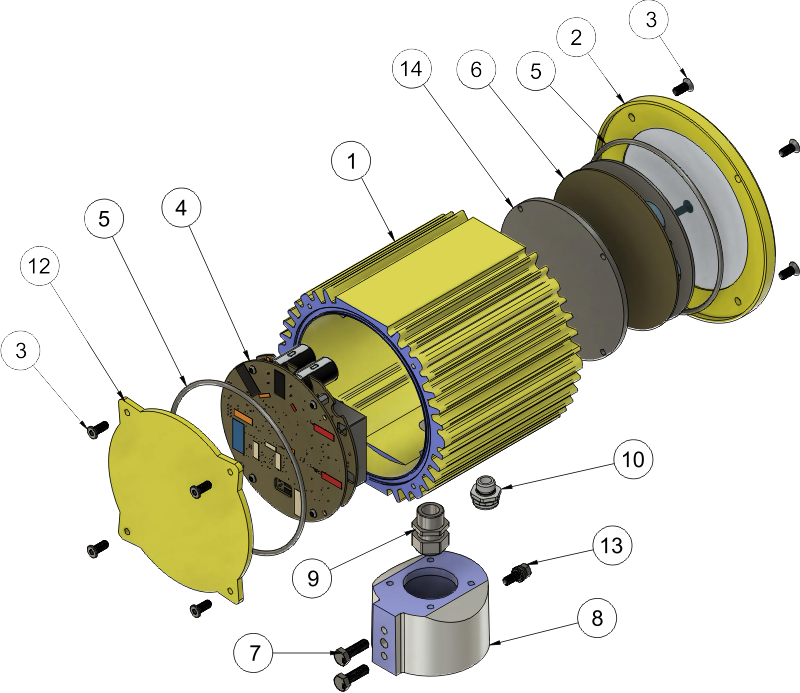

Konstrukce / náhradní díly
- tělo návěstidla
- přední příruba
- šrouby
- elektronika
- těsnění
- optický modul
- aretační šrouby
- spodní díl návěstidla
- průchodka
- vyrovnávač tlaku
- zadní díl
- zemnící šroub
- držák optického modulu
Mechanické parametry
- rozměry: 135×187×156 mm
- hmotnost návěstidla: 3,3 kg
Příkon návěstidla
- APP: 37 VA
- ASR: 15 VA
- END: 15 VA
- THR/THRWB: 32 VA/36 VA
Podmínky použití
- stupeň krytí: IP 56
- pracovní teplota: -55 až +55 °C
- odolnost vlhkosti: do 95 % při +55 °C
- odolnost větru: do 540 km/h
Zdroj světla / optický systém
- vysoce výkonná LED sestava se skleněnou optikou
Příslušenství
- nosné konstrukce (trubky, lámací spojky, základny, atd.) a prodlužovací vedení sekundárního rozvodu se objednávají zvlášť
