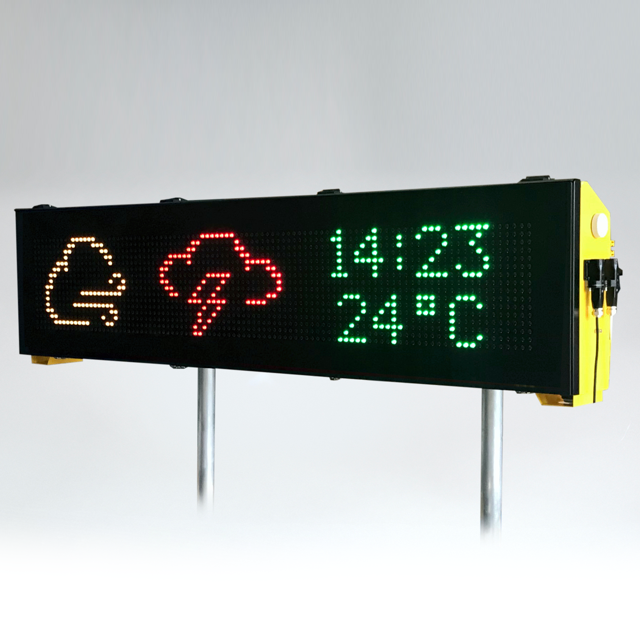

PDZ01

PDZ01

Použití

  • dynamické zobrazování aktuálních informací, výstrah a příkazů pozemnímu personálu a všem osobám pohybujících se na obslužných komunikacích a plochách letiště

Soubory ke stažení

pdf Katalogový list (1.67 MB)

Splňuje požadavky

  • ČSN EN 12 966 (silniční „proměnné dopravní značky“)

Popis/vlastnosti

  • zobrazení informací pomocí rastru 16×96 (celkem 1 536) současně svíticích výkonových RGB LED se speciální silikonovou optikou odolnou vůči UV záření a nečistotám
  • barevné zobrazení krátkých textů a piktogramů
  • základních sedm barev plně odpovídá požadavkům na standardní proměnné dopravní značky
  • čelní panel v matné černé barvě pro dosažení maximálního kontrastu a čitelnosti
  • automatická regulace jasu podle okolního osvětlení zajišťuje spolehlivé čtení, eliminuje oslnění pozorovatele a snižuje spotřebu elektrické energie
  • obsluhu a obsah zobrazovaných informací  zajišťuje nadřazený ovládací systém

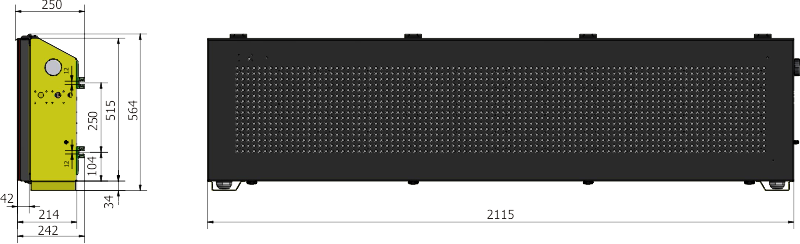

05 09 05 pdz01 schema

Konstrukce

  • odolná hliníková skříň pro venkovní prostředí
  • moduly řídicí elektroniky jsou upevněny společně s DPS nesoucími LED na předním panelu a vzájemně propojeny kabely
  • v zadní části skříně jsou umístěny napájecí zdroje, jisticí a přepěťové prvky
  • ve spodní části je skříň opatřena dvojicí odtokových průchodek, které chrání vnitřní prostor před vniknutím nečistot a dovolují případné kondenzované vlhkosti odtéci ven
  • skříň je na pravém boku doplněna průchodkou pro vyrovnávání tlaku a omezuje tak proniknutí vlhkosti dovnitř skříně

Podmínky použití

  • stupeň krytí: IP 55
  • klimatická odolnost: -30 ÷ +55 °C

Montáž / zapojení / napájení

  • profily v zadní části skříně umožňují upevnění držáků na různé konstrukce (upevňovací prvky nejsou součástí dodávky a jsou řešeny individuálně dle konkrétních požadavků)
  • komunikace s nadřazeným systémem RS-485
  • maximální délka komunikační linky: 1 200 m
  • diagnostické rozhraní: Ethernet 100-BaseT / M12
  • napájení ze standardní sítě: 230 V AC

Elektrické parametry

  • vstupní napájecí napětí: 180–260 VAC
  • kmitočet napájecího napětí: 47–63 Hz
  • maximální příkon: 410 W
  • typický příkon (podle zobrazované informace): 170 W
  • doporučené jištění napájecího kabelu: 6 A/B

Mechanické parametry

  • rozměry(š×v×h): 2 115×565×250 mm
  • aktivní plocha panelu: 300×900 mm
  • hmotnost: 55 kg

Optická konstrukce

  • výkonové RGB LED s optikou v rastru 16×96 svíticích bodů
  • rozteč LED: 20 mm
  • optika je usazená do čelního panelu se speciální antireflexní černou barvou
  • barevná hloubka: 24 bit (16 miliónů barev zahrnující všech sedm základní barev dle ČSN EN 12 966)
  • optické parametry (ČSN EN 12 966)
    • barva: C2
    • jas: L3
    • poměr jasů: R3
    • vyzařovací úhel: B3
  • životnost optických prvků (pokles svítivosti o 15 %):
    > 20000 hod pro 100 % jas
    > 50000 hod pro 50 % jas
  • přední a zadní čidlo intenzity okolního osvětlení pro regulaci jasu LED
