TZP-R

TZP-R

Použití

  • letištní znaky reflexní
  • identifikace místa, směrové znaky, znaky výjezdu z RWY, znaky uvolnění RWY, znaky vyčkávacího místa na komunikaci apod.

Soubory ke stažení

pdf Katalogový list (155 KB)

pdf Certifikát ÚCL (171 KB)

pdf Certifikát MO AČR (608 KB)

pdf Certifikát LÚ SR (438 KB)

Splňuje požadavky

  • ICAO ANNEX 14 Volume I
  • FAA AC 150/5345-44F

Popis/vlastnosti

  • znak odráží světlo předepsaných světelných  parametrů
  • na vyžádání zašleme rozměry základů pro jednotlivé typy znaků (montážní příručka)
  • matové provedení je možné provést na přání zákazníka

Typy znaků

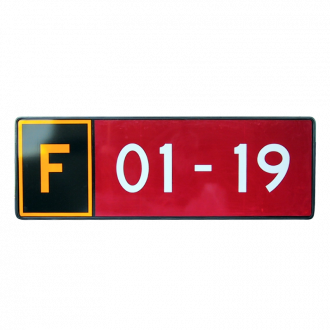

  • Příkazový znak - bílý nápis na červeném pozadí, používá se pro identifikaci vyčkávacího místa na prahu RWY , na křižovatkách RWY/RWY, RWY/TWY, k indikaci, že vstup na plochu je zakázán a k označení vyčkávacího místa na komunikaci
  • Informační znak - černý nápis a rámeček na žlutém pozadí, používá se pro určení směru pohybu, určení cíle, určení místa uvolnění RWY, určení poloviny RWY,určení místa na zkoušku zařízení VOR, označení stání letadla.
  • Informační znak - žlutý nápis a rámeček na černém pozadí, používá se pro identifikaci místa na TWY
  • Informační znak - bílý nápis na černém pozadí, používá se pro určení zbývající délky RWY

Konstrukce

  • vyrobeno z hliníkového boxu složeného ze sendvičových hliníkových profilů
  • box je kompaktní celek o požadované tuhosti s příslušnou odolností proti povětrnostním vlivům
  • zadní stěna je z hliníkového plechu tloušťky 2 mm
  • konstrukčně jednostranné
