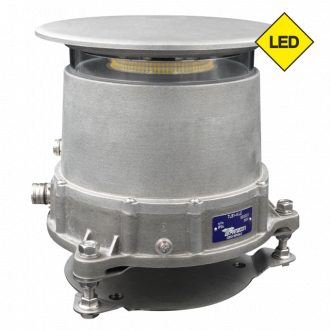

TLB1-H

TLB1-H

Použití

  • LED zábleskový všesměrový maják heliportu
  • používá se na heliportech tam, kde je potřeba zajistit vizuální vedení na velkou vzdálenost a toto vedení není zajištěno jinými vizuálními prostředky nebo kde je identifikace heliportu obtížná z důvodu okolních světel

Soubory ke stažení

pdf Katalogový list (1.65 MB)

pdf Certifikát ÚCL TLB1-H (451 KB)

pdf Certifikát MO AČR (552 KB)

Splňuje požadavky

  • ICAO Annex 14 – Volume II – Heliports, 5th Edition, July 2020

Popis/vlastnosti

  • návěstidlo má všesměrovou světelnou vyzařovací charakteristiku (světelný svazek je shodný do všech úhlů azimutu) a po zapnutí vydává série krátkých záblesků bílého světla
  • svítivovost (intenzitu záblesků) lze nastavit manuálně ve třech stupních prostřednictvím dálkového ovládání nebo automaticky podle intenzity okolního osvětlení (osvětlenosti) s využitím externě připojeného čidla intenzity okolního osvětlení
  • způsoby dálkového ovládání (modifikace rozhraní řídicí jednotky):

    TLB1 H web schema

    • kontaktní ovládání 24 V DC
    • kontaktní ovládání 230 V AC
    • ovládání sériovou linkou RS‑485
    • ovládání rozhraním Ethernet 100Base-TX

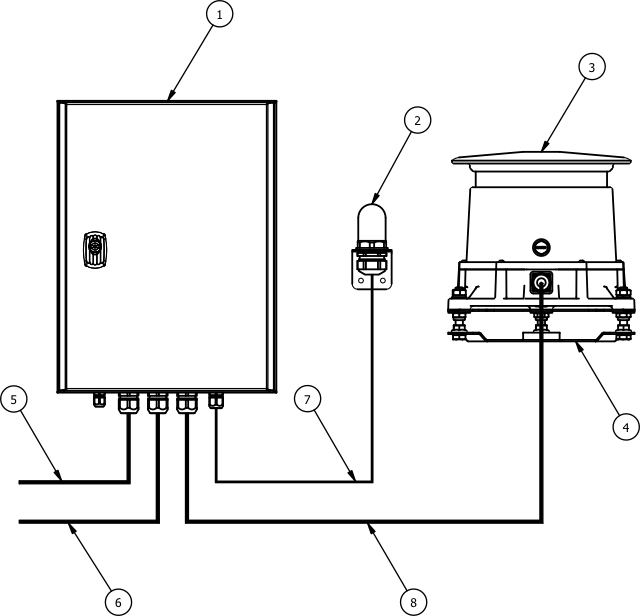

Schema zapojení

  1. řídicí jednotka TLB1.CU
  2. čidlo intenzity okolního osvětlení LS‑1
  3. zábleskové návěstidlo TLB1‑H.LE
  4. nastavitelný držák TLB1.M1
  5. kabel napájení
  6. kabel dálkového ovládání
  7. kabel čidla intenzity okolního osvětlení
  8. propojovací kabel TLB1.UCAB

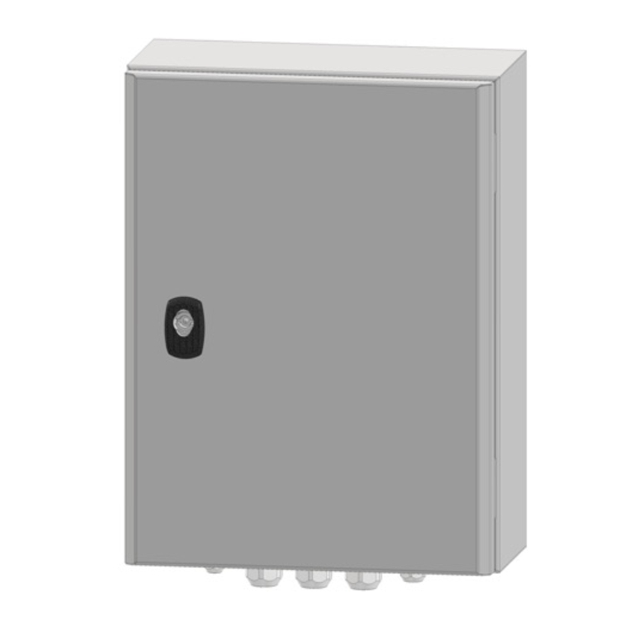

Řídicí jednotka TLB1.CUTLB1 CU

  • oceloplechová skříň pro montáž na zeď
  • obsahuje elektronické obvody zajišťující řízení,
  • monitorování správné funkce a obvody dálkového ovládání a monitorování
  • k řídicí jednotce lze připojit externí čidlo intenzity okolního osvětlení
  • napájení řídicí jednotky se předpokládá ze samostatného vývodu vhodného rozvaděče s doporučeným jištěním 6 A

Technické parametry

  • rozměry (š×v×h)꞉ 300 × 400 × 160 mm
  • hmotnost꞉ 15 kg
  • napájecí síť꞉ 1NPE 50 Hz 1x230 V / TN‑S
  • napájecí napětí꞉ 230 V AC (187 V – 253 V)
  • příkon (bez návěstidla)꞉ max. 60 W
  • pracovní teplota꞉ ‑20 – +55 °C
  • krytí꞉ IP 54
  • maximální vlhkost vzduchu꞉ 80 % / 25 °C
  • regulace intenzity záblesků꞉
    3 % (LOW), 10 % (MEDIUM), 100 % (HIGH)
  • automatická regulace intenzity꞉
    < 250 lx ~ 3 %, 250–500 lx ~ 10 %, > 500 lx ~ 100 %
  • kontaktní ovládání 24 V DC
    • vstupní napětí optočlenu꞉ max 30 V DC
    • napětí výstupních relé꞉ max 30 V DC
    • proud výstupu꞉ max 1 A
  • kontaktní ovládání 230 V AC
    • napětí vstupního ovládacího relé꞉ 230 V AC
    • napětí monitorovacího výstupu꞉
    • 230 V AC (rovno napájecímu napětí)
    • proud výstupu꞉ max 0,5 A

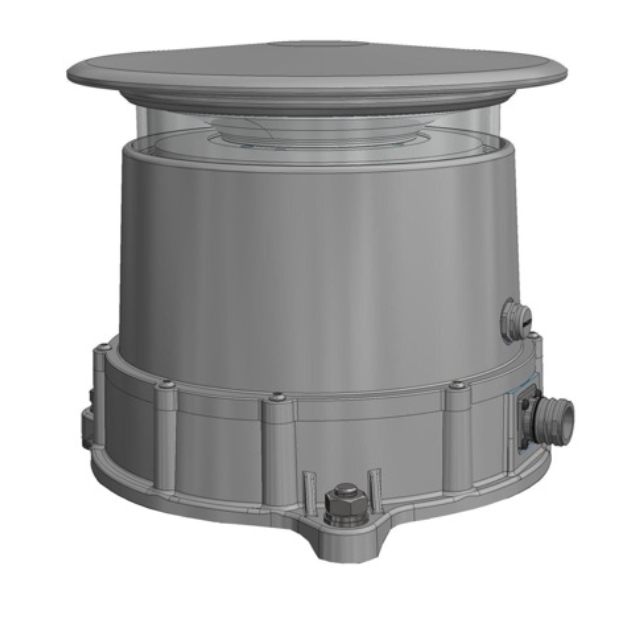

Zábleskové návěstidlo TLB1-H.LETLB1 H LE

  • vysoce robustní konstrukce tvořená odlitky z hliníkové slitiny
  • skleněný prstenec odolný vlivům okolního prostředí chránící optickou soustavu
  • horní díl je přesazen a chrání optickou část před znečištěním a sněhem, ve spodní části je snadno rozpojitelný konektor pro připojení kabelu od řídicí jednotky (společný pro napájení i komunikaci)
  • obsahuje napájecí a vyhodnocovací elektroniku světelných LED zdrojů
  • celkové konstrukční uspořádání zaručuje shodné vyzařování ve všech směrech (azimut ‑180° – +180°)

Technické parametry

  • rozměry (Ø×v)꞉ 290 x 216 mm (max)
  • hmotnost꞉ 7,1 kg
  • příkon꞉ max. 40 W
  • pracovní teplota꞉ ‑55 – +55 °C
  • krytí꞉ IP 65
  • odolnost proti větru꞉ 0–160 km/h
  • odolnost proti korozi꞉ materiály odolné vůči slané mlze a UV záření
  • životnost LED꞉ min. 10 000 hod
  • optické parametry꞉ min 2500 cd / 1,5–2,5°

Propojovací kabel TLB1.UCAB

  • propojuje návěstidlo s řídicí jednotkou a zajišťuje napájení zábleskového návěstidla (napětím 230 V AC), řízení a monitorování správné funkce
  • maximální délka 35 m

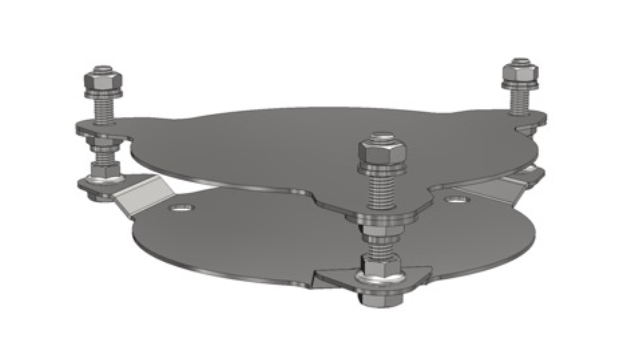

TLB1 M1Nastavitelný držák zábleskového návěstidla TLB1.M1

  • mechanické upevnění zábleskového návěstidla k vodorovnému podkladu
  • přesné nastavení základní roviny pomocí tří stavitelných šroubů

Technické parametry

  • rozměry (Ø×v): 290×44 mm (max)
  • hmotnost: 1,4 kg

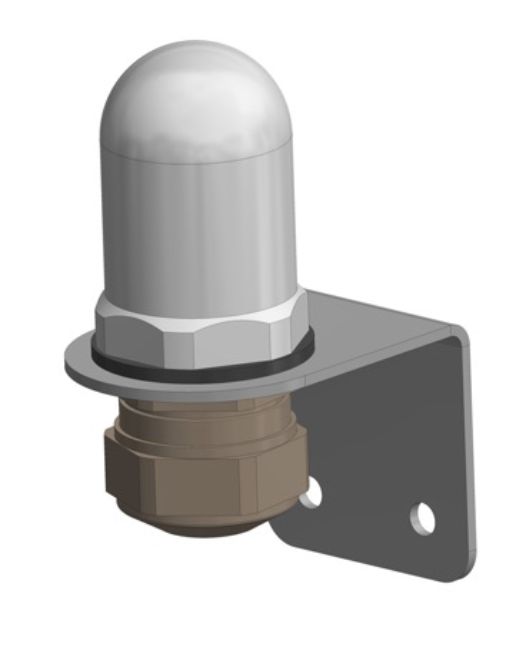

TLB1 L1Čidlo intenzity okolního osvětlení LS‑1

umožňuje automatické nastavení intenzity záblesků
(pro manuální nastavení není potřeba)
připojuje se pomocí dodaného kabelu (standardní délka 10 m, maximální délka 30 m)

Technické parametry

  • rozměry (Ø×v): cca 28×40 mm (bez vývodky a držáku)
  • hmotnost: 0,1 kg
  • pracovní teplota: -55 – +55 °C
  • krytí: IP 65
  • maximální délka kabelu: 30 m
  • snímací prvek: fotorezistor

Objednávací kódy

  • řídící jednotky dálkového ovládání
    • kontaktní 24 V DC: TLB1.CU.B24
    • kontaktní 230 V AC: TLB1.CU.230
    • sériové RS-485: TLB1.CU.R
    • Ethernet (LAN): TLB1.CU.N
  • zábleskové návěstidlo: TLB1-H.LE
  • kabely pro propojení návěstidla s řídicí jednotkou
    • délka 5 m: TLB1.UCAB5
    • délka 10 m: TLB1.UCAB10
    • délka 15 m: TLB1.UCAB15
    • délka 20 m: TLB1.UCAB20
    • délka 35 m: TLB1.UCAB35
  • příslušenství
    • nastavitelný držák návěstidla: TLB1.M1
    • čidlo intenzity okolního osvětlení: LS-1
