Použití

  • halogenové zapuštěné návěstidlo 8", velmi malá výška návěstidla 6,35 mm, optimalizováno pro co nejnižší spotřebu energie, vhodná pro Runway (RCL, RETIL, TDZ, THL)

Soubory ke stažení

pdf Katalogový list (1.56 MB)

pdf Certifikát ÚCL (438 KB)

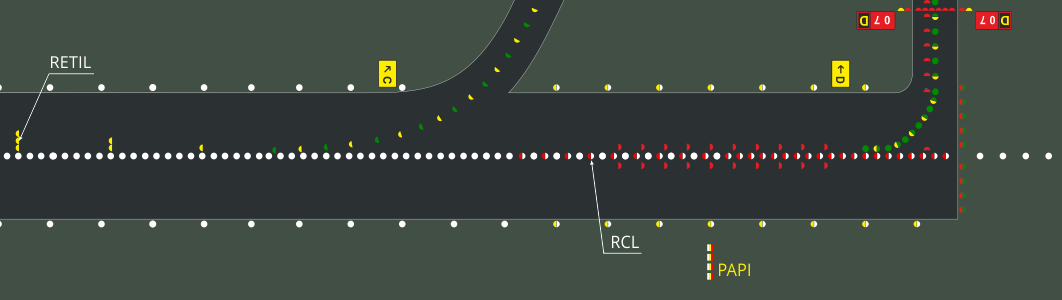

Funkce návěstidla

  • RCL - osová návěstidla RWY
    * použitelná pro LAHSO (Land and Hold Short Operations)
  • RETIL - návěstidla pojezdové dráhy pro rychlé odbočení
  • TDZ - návěstidla dotykové zóny RWY
    * použitelná pro MALS (Medium Intensity Approach Lighting System)
  • THL - Take-off hold light součást RWSL
    * použitelné jako RIL (RWY Intersection Light)
    * RWSL - runway status light

Klasifikace

  • FAA AC 150/5345-46: Class 2, Mode 1, Style 3
  • IEC TS 61827: Style 3

Splňuje požadavky

  • IICAO Annex 14, Vol. 1
    Figure: A1-1a, A2-5, A2-6, A2-7 Cat III
  • IEC TS 61827
  • EASA CS-ADR-DSN
    Figure: U-1, U-10, U-11 Cat III
  • TP312
    Figure: B-5, B-7
  • FAA AC 150/5345-46E *
    L-850A, L-850B, L-850F
    * fotometricky kompatibilní
  • АП-170, Том II

ti41 rezPopis/vlastnosti

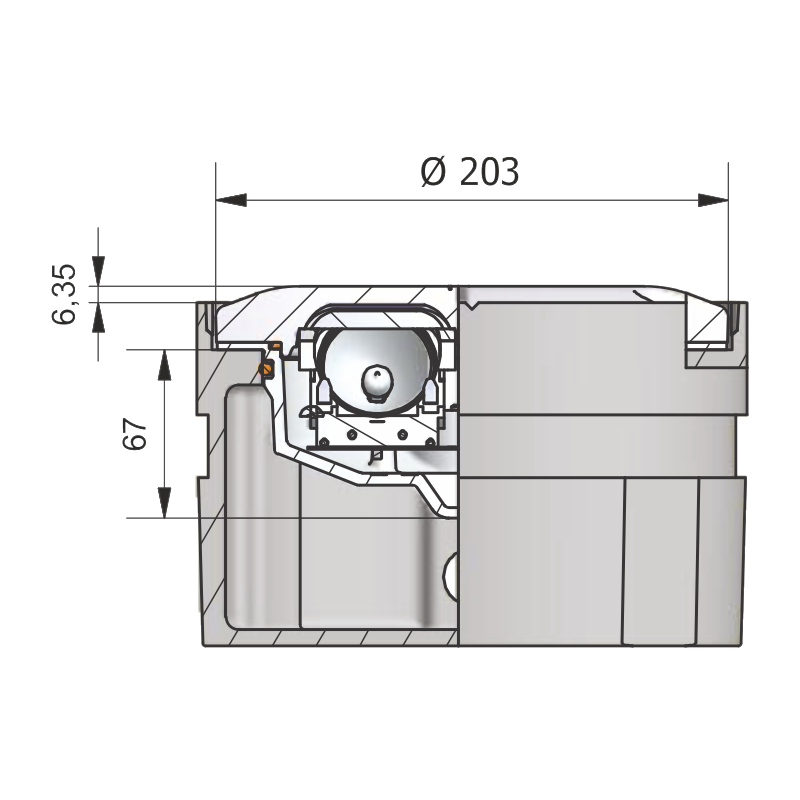

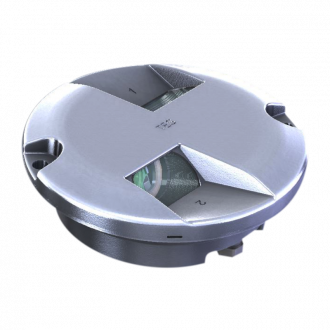

  • bezproblémová zimní údržba letiště díky velmi malé výšce návěstidla: 6,35 mm
  • malá velikost: průměr 203 mm (8")
  • hloubka návěstidla v základně: 67 mm
  • optimalizované optické vlastnosti pro co nejnižší spotřebu energie
  • jednoduchá a odolná hliníková konstrukce
  • dlouhodobě stabilní optické vlastnosti díky využití reflektorových žárovek
  • nelepené snadno vyměnitelné hranoly
  • efektivní údržba díky společným dílům s návěstidly řad TI40, TI41, TI70, TI71 a TI72
  • snadná přeprava a manipulace díky malé velikosti a hmotnosti
  • návěstidlo TDZ v provedení s i bez sbíhavosti
  • vyrobitelné se dvěma i čtyřmi upevňovacími otvory
  • možnost instalace se speciálním 8/12" adaptérem pro zvýšenou úroveň mechanické ochrany návěstidla

Mechanické parametry

  • hmotnost (balení) ~3,0 kg
  • rozměry (balení) 220×220×115 mm

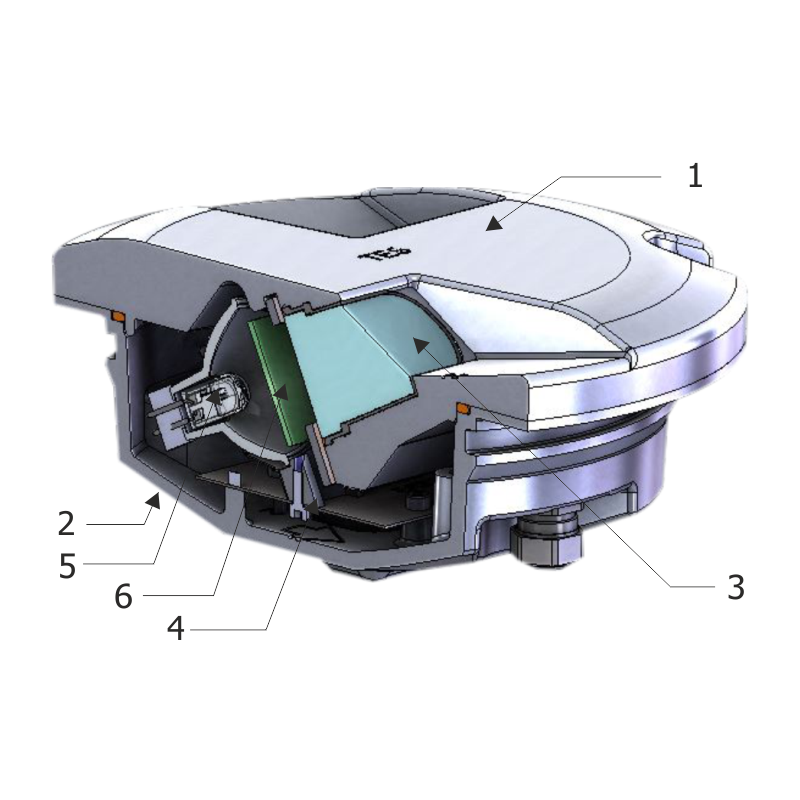

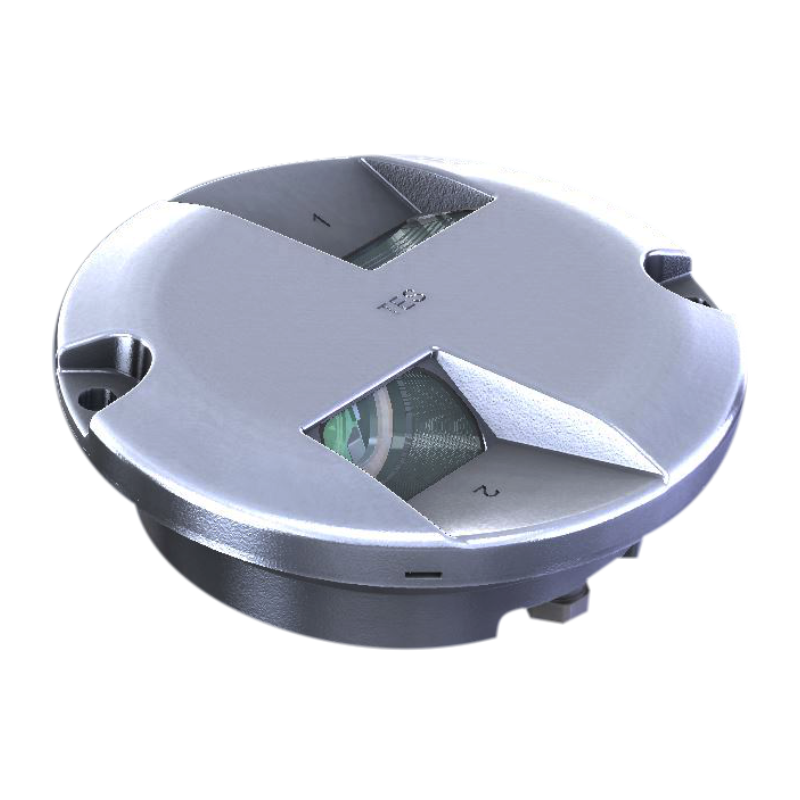

ti41 konstrukceKonstrukce

  1. hliníkové tělo - horní díl
  2. hliníkové tělo - spodní díl
  3. hranol s těsněním
  4. držák žárovky
  5. reflektorová halogenová žárovka
  6. dichroický filtr

Odolnost

  • teplotě -55 ÷ +55 °C a teplotnímu šoku
  • vlhkosti, sněhu, ledu a stojící vodě / vodotěsné IP68
  • solné mlze, sluneční radiaci a UV záření
  • statické a smykové zátěži, opakovanému mechanickému nárazu a nárazovému hydraulickému tlaku dle IEC TS 61827
  • vibracím 20 ÷ 2 000 Hz s akcelerací 15 G

Zdroj světla

  • letištní reflektorová halogenová žárovka Ø 50 mm, 6,6 A

Zdroj napájení

  • oddělovací transformátor 6,6 A na výstupu sekundárního vedení (výkon transformátoru dle osazené žárovky/žárovek)
