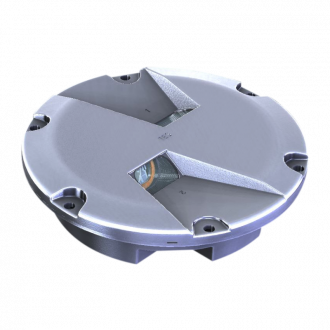

TI71

TI71

Použití

  • halogenové zapuštěné návěstidlo 12", velmi malá výška návěstidla 6,35 mm, vhodná pro Runway (RCL, RETIL, TDZ, THL)

Soubory ke stažení

pdf Katalogový list (1.57 MB)

Funkce návěstidla

  • RCL - osová návěstidla RWY
    * použitelná pro LAHSO (Land and Hold Short Operations)
  • RETIL - návěstidla pojezdové dráhy pro rychlé odbočení
  • TDZ - návěstidla dotykové zóny RWY
    * použitelná pro MALS (Medium Intensity Approach Lighting System)
  • THL - Take-off hold light součást RWSL
    * použitelné jako RIL (RWY Intersection Light)
    * RWSL - runway status light

Klasifikace

  • FAA AC 150/5345-46: Class 2, Mode 1, Style 3
  • IEC TS 61827: Style 3

Splňuje požadavky

  • ICAO Annex 14, Vol. 1
    Figure: A1-1a, A2-5, A2-6, A2-7 Cat III, A2-26
  • IEC TS 61827
  • EASA CS-ADR-DSN
    Figure: U-1, U-10, U-11 Cat III
  • TP312
    Figure: B-5, B-7, B-24(a)
  • FAA AC 150/5345-46E*
    L-850A, L-850B, L-850F
    * fotometricky kompatibilní
  • АП-170, Том II

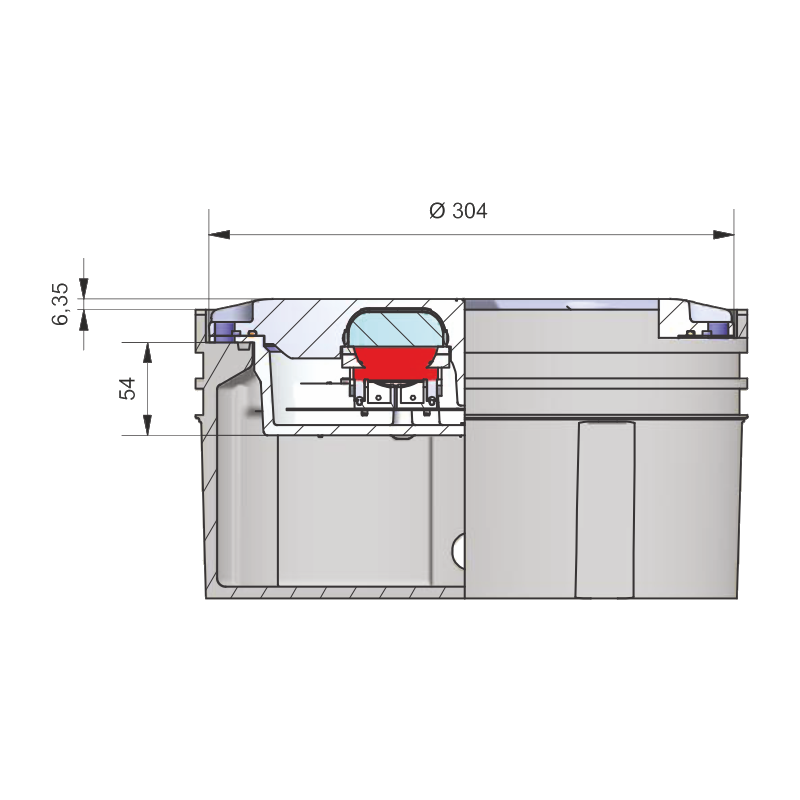

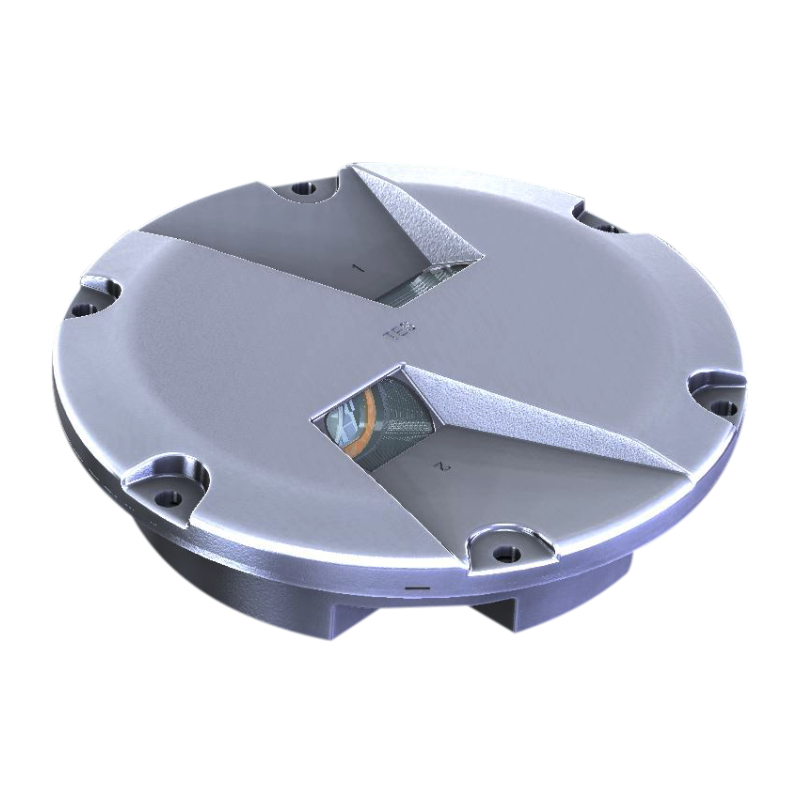

ti41 rezPopis/vlastnosti

  • bezproblémová zimní údržba letiště díky velmi malé výšce návěstidla: 6,35 mm
  • malá velikost: průměr 304 mm (12")
  • hloubka návěstidla v základně: 54 mm
  • jednoduchá a odolná hliníková konstrukce
  • dlouhodobě stabilní optické vlastnosti díky využití reflektorových žárovek
  • nelepené snadno vyměnitelné hranoly
  • efektivní údržba díky společným dílům s návěstidly řad TI40, TI41, TI70, TI71 a TI72
  • návěstidla TDZ v provedení s i bez sbíhavosti

Mechanické parametry

  • hmotnost (balení) ~7,0 kg
  • rozměry (balení) 325×315×115 mm

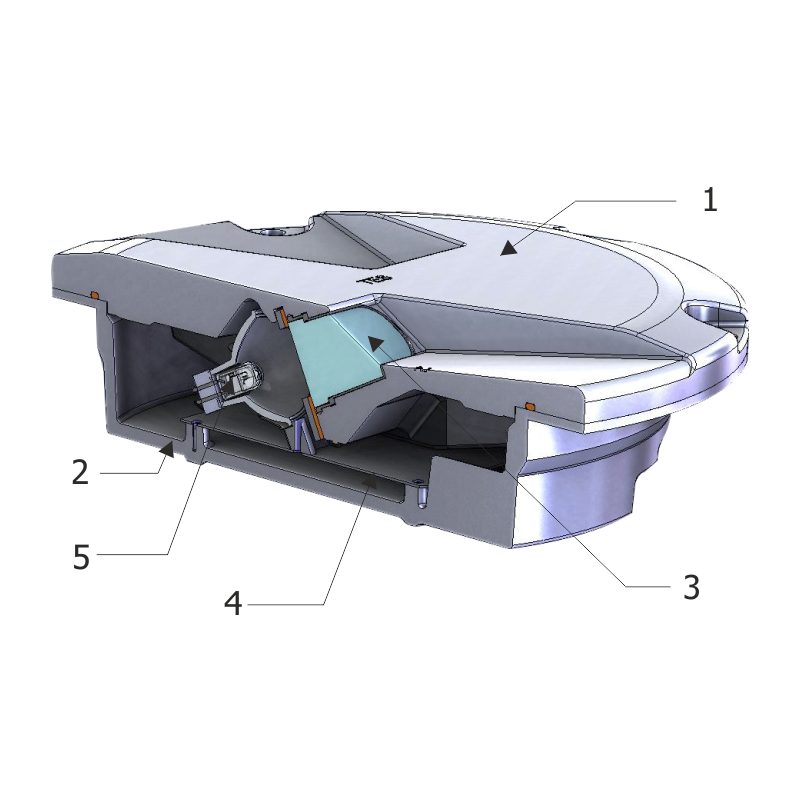

ti41 konstrukceKonstrukce

  1. hliníkové tělo - horní díl
  2. hliníkové tělo - spodní díl
  3. hranol s těsněním
  4. držák žárovky
  5. reflektorová halogenová žárovka
  6. dichroický filtr

Odolnost

  • teplotě -55 ÷ +55 °C a teplotnímu šoku
  • vlhkosti, sněhu, ledu a stojící vodě / vodotěsné IP68
  • solné mlze, sluneční radiaci a UV záření
  • statické a smykové zátěži, opakovanému mechanickému nárazu a nárazovému hydraulickému tlaku dle IEC TS 61827
  • vibracím 20 ÷ 2 000 Hz s akcelerací 10/15 G

Zdroj světla

  • letištní reflektorová halogenová žárovka Ø 50 mm, 6,6 A

Zdroj napájení

  • oddělovací transformátor 6,6 A na výstupu sekundárního vedení (výkon transformátoru dle osazené žárovky/žárovek)
