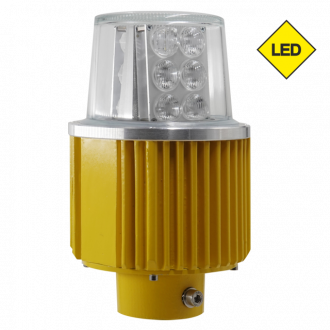

TLE22

TLE22

Použití

  • LED 6,6 A / 2,2 A nadzemní dvousměrové návěstidlo vysoké intenzity pro CAT I-III ICAO
  • RWY - postranní dráhové návěstidlo

Soubory ke stažení

pdf Katalogový list (1.84 MB)

pdf Certifikát ÚCL TLE222 (451 KB)

pdf Certifikát MO AČR (552 KB)

Splňuje požadavky

  • ICAO Annex 14, Vol. 1, App. 1+2
  • EASA CS ADR-DSN.U.930+940
  • ICAO Doc 9157, Part 4+6

Popis/vlastnosti

  • robustní celokovová konstrukce s vysokou odolností
  • skleněná optika
  • monitorovací modul s funkcí odpojení od transformátoru
  • vysoký stupeň krytí IP 56
  • vynikající barevné vlastnosti díky použití LED technologie
  • životnost 110 000 hod při 100% intensitě
  • všechny hlavní části jsou lakovány na RAL 1021

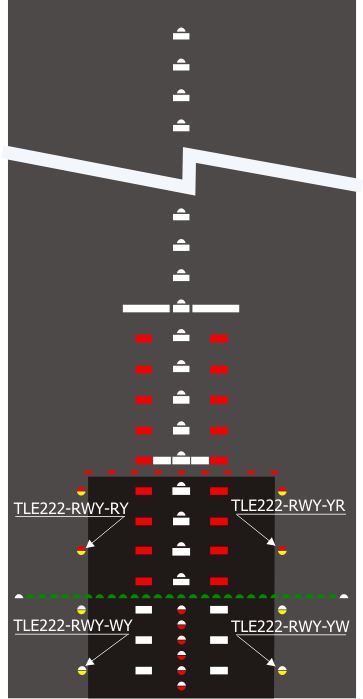

04 03 02 TLE22 schemaMontáž/zapojení/napájení:

  • montáže
    • nastavitelná výška (lámací spojka 001 057 a trubka průměr 60 mm 001 400)
    • nejnižší optická výška (pouze lámací spojka 001 057.1)
  • napájení standardní sériové 6,6 A nebo 2,2 A (volitelně) přes standardní oddělovací transformátor
  • napájecí kabel s koncovkou L-823 Type II, Class A, Style 1/6

Mechanické parametry

  • rozměry 250×154×154 mm
  • hmotnost návěstidla 4,1 kg

Příkon návěstidla

  • RWY-WW 30 VA
  • RWY-WY/YW 27 VA
  • RWY-RY/YR 18 VA

Podmínky použití

  • stupeň krytí IP 56
  • pracovní teplota -55 až +55 °C
  • odolnost vlhkosti do 95 % při +55 °C
  • odolnost větru do 540 km/h

Zdroj světla / optický systém

  • vysoce výkonná LED sestava se skleněnou primární optikou

Příslušenství

  • nosné konstrukce (trubky, lámací spojky, základny, atd.) a prodlužovací vedení sekundárního rozvodu se objednávají zvlášť

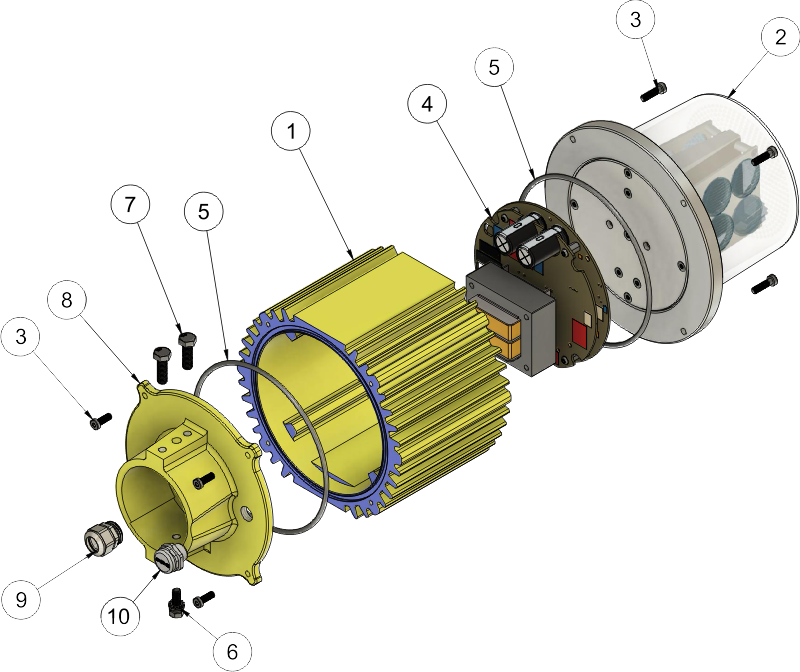

05 03 02 TLE22 konstrukceKonstrukce / náhradní díly

  1. tělo návěstidla
  2. optický modul
  3. šrouby
  4. elektronika
  5. těsnění
  6. zemnící šroub
  7. aretační šrouby
  8. spodní díl návěstidla
  9. průchodka
  10. vyrovnávač tlaku
