RGL-02

Splňuje požadavky

• ICAO-AERODROMES-ANNEX 14 VOLUME I, 3rd edition-1999
• FAA AC 150/5345-46 B
• MAK

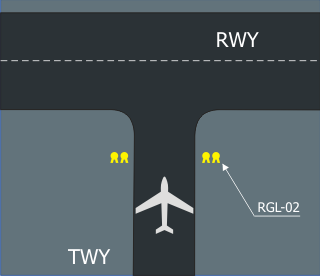

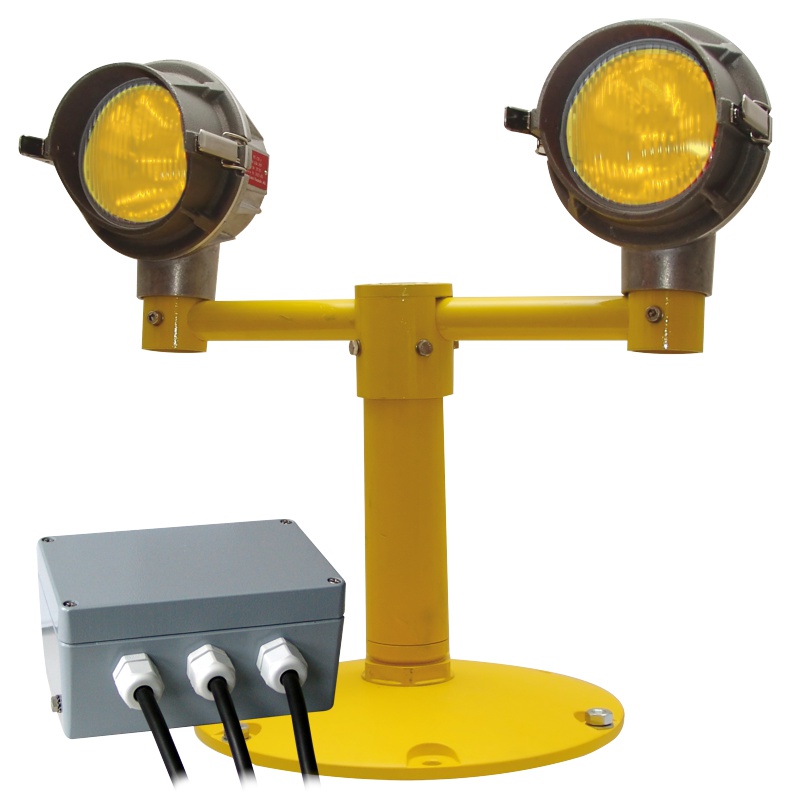

Popis/vlastnosti

• dvojice jednosměrových nadzemních návěstidel vydávající přerušované světlo žluté barvy upevněných na vodorovné hliníkové konzoli
• speciální objímka umožňuje připevnění konzole na nosnou trubku a vertikální i horizontální nastavení návěstidel
• horizontální nastavení návěstidla se provádí otáčením nosné trubky v lámací spojce
• zhotoveno z odlitku a výlisku z AL slitin, skleněného výlisku a spojovacích součástí z nerez oceli
• ovládání řídicí jednotkou RGC-02.X, která přerušuje napájecí proud do návěstidla RGL-02 s frekvencí rozsvěcování 45 až 50 cyklů za minutu
• řídicí jednotka RGC-02.X je hliníková krabička ve vodotěsném provedení s řídicími obvody pro střídavé spínání proudu do návěstidel a obvody vyhodnocující vadnou žárovku

Konstrukce

1. naklápěcí ráhno
2. speciální objímka (aretační díl)
3. komplet trubky s lámací spojkou
4. reflektor EL 217

Zapojení/napájení

• návěstidlo je napájeno ze sériového nebo paralelního rozvodu podle typu řídicí jednotky

Technické parametry

• návěstidla RGL-02

  • hmotnost 4,6 kg
  • rozměry

    • optická výška 600 mm
    • horizontální rozteč návěstidel 381 mm
  • nastavitelnost

    • horizontální  0°–360°
    • vertikální 0°–20°
• řídicí jednotka RGC-02.I

  • hmotnost 1,3 kg
  • rozměry 160×100×80 mm
  • napájeno sériovým letištním rozvodem z regulátorů konstantního proudu (CCR) rozvodem 6,6 A (volitelně 8,3 A)
  • jednotka obsahuje tři vývody s konektory
  • FAA L-823, dva pro návěstidla a jeden pro transformátor
• řídicí jednotka RGC-02.U

  • hmotnost 2,5 kg
  • rozměry 160×160×90 mm
  • napájeno paralelním rozvodem 230 V AC
  • jednotka obsahuje čtyři vývody s konektory
  • FAA L-823, dva pro návěstidla a dva pro paralelní rozvod
• řídicí jednotka LLC-01.RGC

  • hmotnost ~2,2 kg
  • rozměry 160×185×90 mm
  • modul systému LMS

Elektrické parametry

• izolační odpor 50 MΩ/1000 V DC
• elektrická pevnost 500 V/50 Hz/1 min.

Podmínky použití

• stupeň krytí IP 67
• klimatická odolnost  ± 55 °C
• odolnost vystavení větru a výfukovým plynům do 482 km/h
• odolnost proti UV záření

Zdroj světla

• 2 x halogenová žárovka 150 W/6,6 A s paticí PK 30d

Příslušenství

• lámací spojka se závitem 2“ NPSM typ 001 061 + nosná AL trubka 001 400 / x  (x = optická výška)
• jehla kompletní  typ 002 1x3
• víko 12“ se závitem 2“ NPSM na beton  002 660
• víko 12“ se závitem 2“ NPSM na základnu 002 661
• víko 12“ se závitem 2“ NPSM na základnu ADB 002 661 A
• základna 12“ boční vývod 002 560
