SBL-02

Splňuje požadavky

• ICAO-AERODROMES-ANNEX 14 VOLUME I, 3rd
• FAA AC 150/5345-46 B

• MAK

Popis/vlastnosti

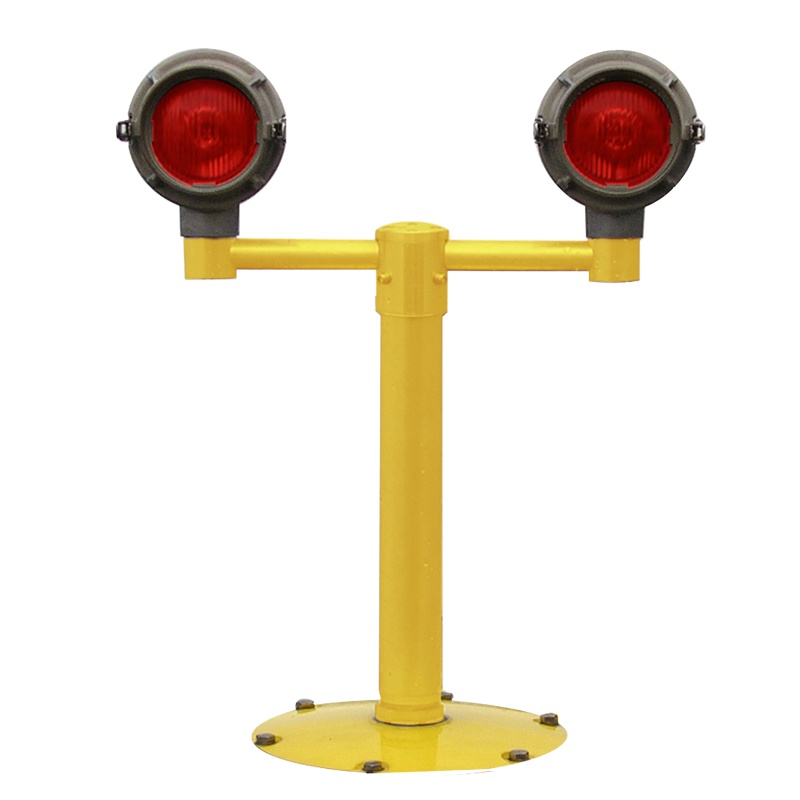

• dvojice světelných nadzemních jednosměrových návěstidel vysoké intenzity svítivosti vydávající stálé světlo červené barvy
• zhotoveno z odlitku a výlisku z AL slitin, skleněného výlisku a spojovacích součástí z nerez oceli
• dodáváno připevněné na konzole, včetně halogenových žárovek a přívodních napájecích kabelů s konektory

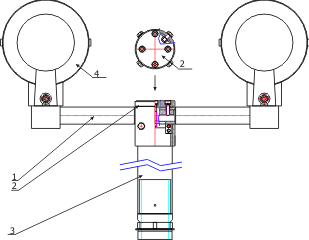

Konstrukce

1. naklápěcí ráhno
2. speciální objímka (aretační díl)
3. komplet trubky s lámací spojkou
4. reflektor EL 217

Zapojení (napájení)

• doporučené napájení ze dvou zdrojů konstantního proudu a dvou proudových smyček, každé z dvojice světel přes svůj transformátor

Mechanické parametry

• hmotnost 4,6 kg
• rozměry

  • horizontální rozteč dvojice návěstidel 381 mm
  • optická výška 600 mm
• nastavitelnost

  • horizontální 0°–360°
  • vertikální 0°–20°

Elektrické parametry

• izolační odpor 50 MΩ/1000 V DC
• elektrická pevnost 500 V/50 Hz/1 min.

Podmínky použití

• stupeň krytí IP 67
• klimatická odolnost  ± 55 °C
• odolnost vystavení větru a výfukovým plynům 482 km/h
• odolnost proti UV záření

Zdroj světla

• 2×halogenová žárovka s paticí PK 30d/6,6 A s výkonem 100 W

Příslušenství, které se objednává zvlášť

• lámací spojka se závitem 2“ NPSM + nosná AL trubka 001 400 / x  (x = optická výška)
• jehla kompletní  typ 002 1x3
• víko 12“ se závitem 2“ NPSM na beton  002 660
• víko 12“ se závitem 2“ NPSM na základnu  002 661
• víko 12“ se závitem 2“ NPSM na základnu ADB  002 661 A
• základna 12“ boční vývod 002 560
