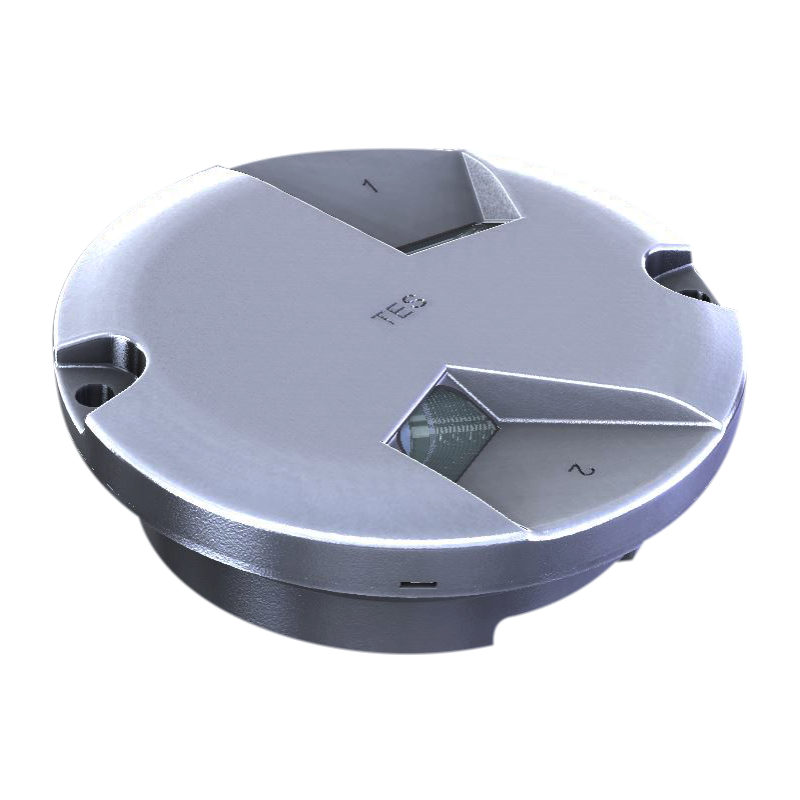

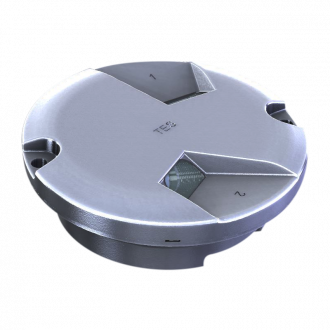

TI45

Funkce návěstidla

• SBL    - návěstidlo stop příček a příček zákazu vstupu (oblouky)
  TCL - osové návěstidlo pojezdové dráhy (oblouky)

Klasifikace

• FAA AC 150/5345-46: Class 2, Mode 1*, Style 3
• IEC TS 61827: Style 3
  * neplatí pro návěstidla s žárovkami 20 W/2,2 A

Splňuje požadavky

• ICAO Annex 14, Vol. 1
  Figure: A1-1a, A2-14 (mimo REL)
• IEC TS 61827
• EASA CS-ADR-DSN
  Figure: U-1, U-18
• TP312
  Figure: B-14
• АП-170, Том II

Popis/vlastnosti

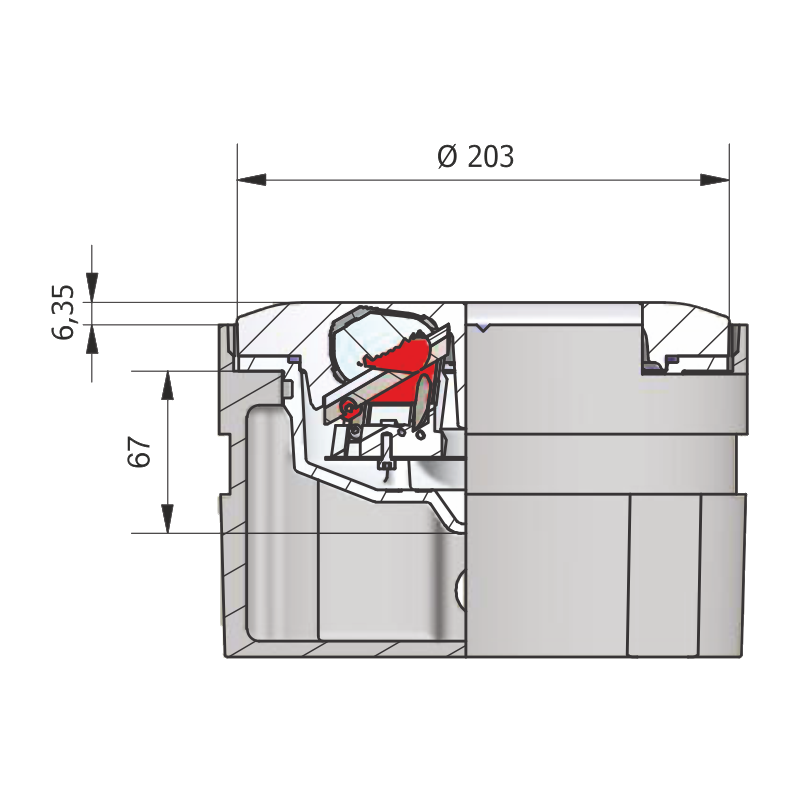

• bezproblémová zimní údržba letiště díky velmi malé výšce návěstidla: 6,35 mm
• malá velikost: průměr 203 mm (8")
• hloubka návěstidla v základně: 67 mm
• jednoduchá a odolná hliníková konstrukce
• dlouhodobě stabilní optické vlastnosti díky využití reflektorových žárovek
• nelepené snadno vyměnitelné hranoly
• efektivní údržba díky společným dílům pro návěstidla řad TI44 a TI45
• snadná přeprava a manipulace díky malé velikosti a hmotnosti
• vyrobitelné i se čtyřmi upevňovacími otvory
• návěstidla TCL mohou být osazena žárovkami 20 W / 2,2 A (vyjma návěstidel s modrými filtry)
• pro alternativní paralelní pojezdové dráhy mohou být návěstidla osazena modrými filtry

Mechanické parametry

• hmotnost (balení) ~3,0 kg
• rozměry (balení) 220×220×115 mm

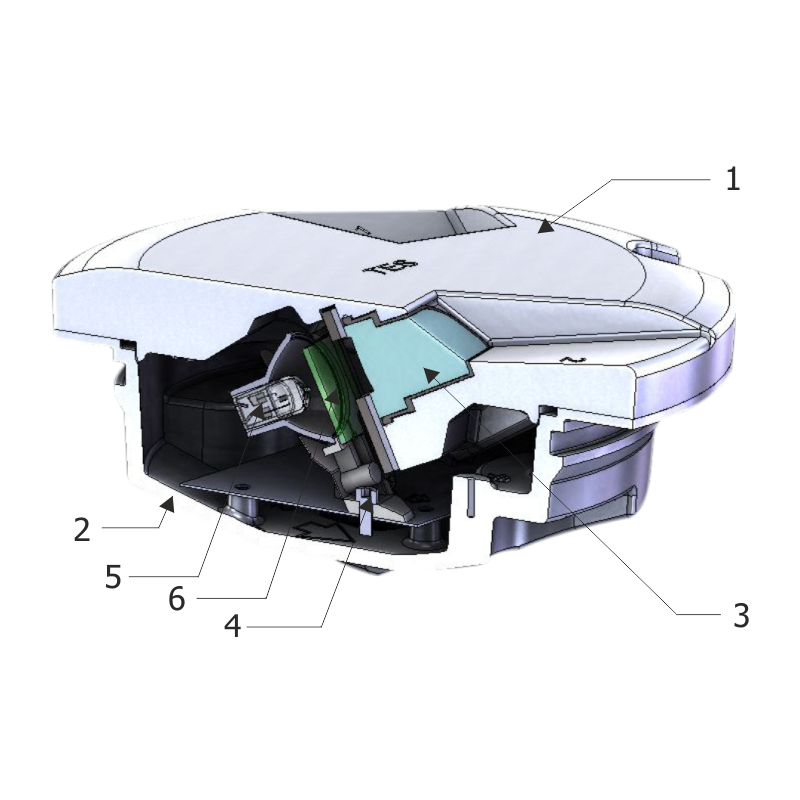

Konstrukce

1. hliníkové tělo - horní díl
2. hliníkové tělo - spodní díl
3. hranol s těsněním
4. držák žárovky
5. reflektorová halogenová žárovka
6. dichroický filtr

Odolnost

• teplotě -55 ÷ +55 °C a teplotnímu šoku
• vlhkosti, sněhu, ledu a stojící vodě / vodotěsné IP68
• solné mlze, sluneční radiaci a UV záření
• statické a smykové zátěži, opakovanému mechanickému nárazu a nárazovému hydraulickému tlaku dle IEC TS 61827
• vibracím 20 ÷ 2 000 Hz s akcelerací 10/15 G

Zdroj světla

• letištní reflektorová halogenová žárovka
  • Ø 50 mm, 6,6 A
  • Ø 35 mm, 2,2 A

Zdroj napájení

• oddělovací transformátor 6,6 A nebo 2,2 A na výstupu sekundárního vedení (výkon a sekundární proud transformátoru dle osazené žárovky/žárovek)
