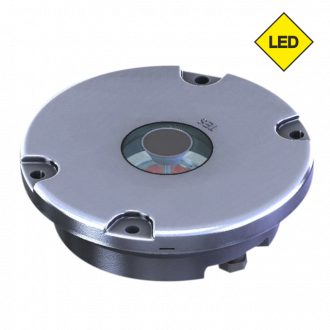

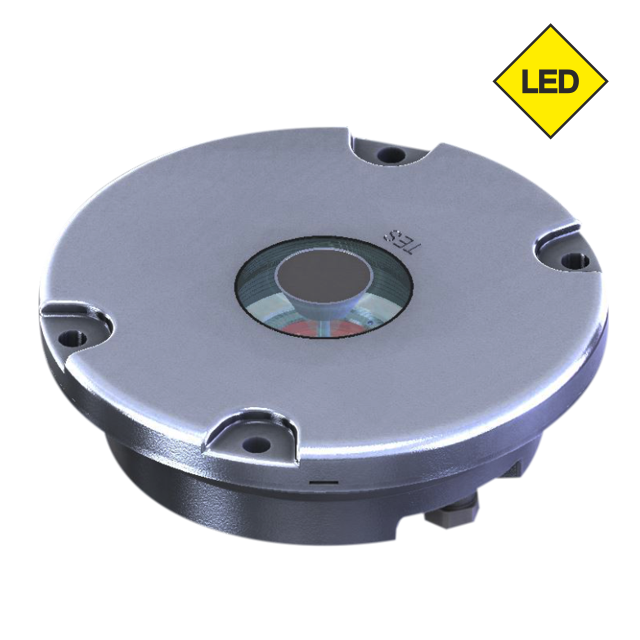

TLI42

Funkce návěstidla

• FATO - návěstidlo prostoru konečného přiblížení a vzletu
  * použitelné jako návěstidlo zaměřovacího bodu
• FPAG - návěstidlo osového vedení trajektorie letu
• HAPP - přibližovací stále svítící návěstidlo heliportu
• RWY - všesměrové postranní návěstidlo RWY, střední/nízké intenzity
• SBL - všesměrové návěstidlo příček zákazu vstupu a stop příček RVR ≥350 m
• SMG - návěstidlo pro navádění na stání letadla
• TCL - všesměrové osová návěstidlo pojezdové dráhy RVR ≥350 m
• THREND - všesměrové prahové a koncové dráhové návěstidlo, střední/nízké intenzity
• TLOF - návěstidlo prostoru přistání a vzletu
• TWY - postranní návěstidlo pojezdové dráhy

Klasifikace

• FAA AC 150/5345-46: Class 2, Mode 1, Style 3
• IEC TS 61827: Style 4

Splňuje požadavky

• ICAO Annex 14, Vol. 2 Figure 5-11, Illustration 5/6
• ICAO Annex 14, Vol. 1 Figure A2-15/16
• IEC 61827
• EASA CS-ADR-DSN Figure U-19/20
• FAA AC 150/5345-46* L-852T, L-852E, L-861
  * fotometricky kompatibilní

Popis/vlastnosti

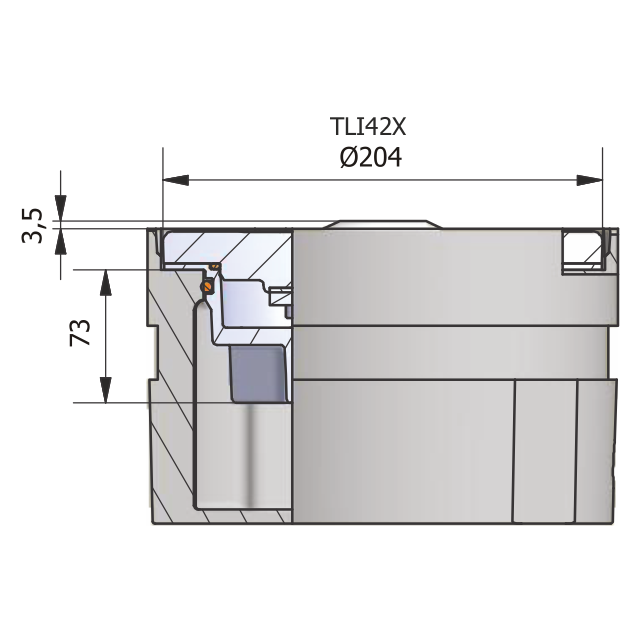

• extrémně malá výška návěstidla: 3,5 mm
• malá velikost: průměr 204 mm (8")
• hloubka návěstidla v základně: 73 mm
• jednoduchá a odolná hliníková konstrukce
• dlouhodobě stabilní optické vlastnosti díky využití LED technologie
• nelepené snadno vyměnitelné hranoly
• efektivní údržba díky společným dílům s návěstidly řad TLI42 a TLI43
• snadná přeprava a manipulace díky malé velikosti a hmotnosti
• vyrobitelné se dvěma i čtyřmi upevňovacími otvory
• lze vyrobit i v modifikaci pro základny s axiálním těsněním

Mechanické parametry

• hmotnost (balení) 3,4 kg
• rozměry (balení) 235×235×160 mm

Odolnost

• teplotě -55 ÷ +55 °C a teplotnímu šoku
• vlhkosti, sněhu, ledu a stojící vodě / vodotěsné IP68
• solné mlze, sluneční radiaci a UV záření
• statické a smykové zátěži dle IEC TS 61827
• vibracím 20 ÷ 2 000 Hz s akcelerací 10/15 G

Zdroj světla

• LED

Zdroj napájení

• oddělovací transformátor 6,6 A na výstupu sekundárního vedení (výkon transformátoru dle příkonu návěstidla)
• vhodně dimenzovaný přívod 230 V AC s daným typem regulace svítivosti
• integrovaný zdroj napájení (kromě HAPP)
• samostatná napájecí jednotka pro návěstidla HAPP (volitelně i pro ostatní typy)
