TLI43

TLI43

Použití

  • LED zapuštěná návěstidla 8", extrémně nízká výška návěstidla 4 mm, vyvýšené okraje pro zvýšenou ochranu hranolu, vhodná pro FPAG, TLOF a SMG

Soubory ke stažení

pdf Katalogový list (1.47 MB)

Funkce návěstidla

  • FPAG - návěstidla osového vedení trajektorie letu
  • SMG - návěstidla pro navádění na stání letadla
  • TLOF - návěstidla prostoru přistání a vzletu

Klasifikace

  • FAA AC 150/5345-46: Class 2, Mode 1, Style 3
  • IEC TS 61827: Style 4

Splňuje požadavky

  • ICAO Annex 14, Vol. 2
    Figure 5-11, Illustration6
  • IEC 61827

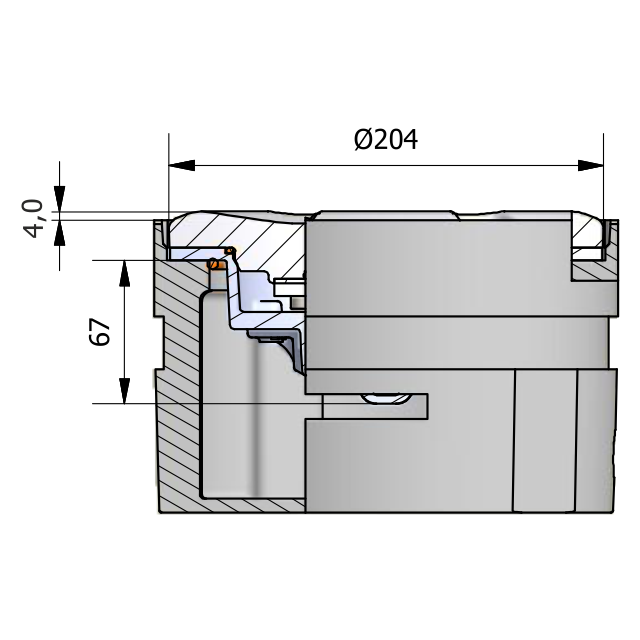

tli43 rezPopis/vlastnosti

  • extrémně malá výška návěstidla: 4,0 mm
  • vyvýšené okraje pro zvýšenou ochranu hranolu
  • malá velikost: průměr 204 mm (8")
  • hloubka návěstidla v základně: 73 mm
  • jednoduchá a odolná hliníková konstrukce
  • dlouhodobě stabilní optické vlastnosti díky využití LED technologie
  • nelepené snadno vyměnitelné hranoly
  • efektivní údržba díky společným dílům s návěstidly řad TI42 a TI43
  • snadná přeprava a manipulace díky malé velikosti a hmotnosti
  • vyrobitelné se dvěmi i čtyřmi upevňovacími otvory
  • pro extrémní odolnost je možno horní část návěstidla vyrobit z nerezové oceli
  • lze vyrobit i v modifikaci pro základny s axiálním těsněním

Mechanické parametry

  • hmotnost (balení) 3,4 kg
  • rozměry (balení) 235×235×160 mm

Odolnost

  • teplotě -55 ÷ +55 °C a teplotnímu šoku
  • vlhkosti, sněhu, ledu a stojící vodě / vodotěsné IP68
  • solné mlze, sluneční radiaci a UV záření
  • statické a smykové zátěži dle IEC TS 61827
  • vibracím 20 ÷ 2 000 Hz s akcelerací 15 G

Zdroj světla

  • LED

Zdroj napájení

  • oddělovací transformátor 6,6 A na výstupu sekundárního vedení (výkon transformátoru dle příkonu návěstidla)
  • vhodně dimenzovaný přívod 230 V AC s daným typem regulace svítivosti
  • integrovaný zdroj napájení (volitelně samostatná napájecí jednotka)



heliport tloff smg
