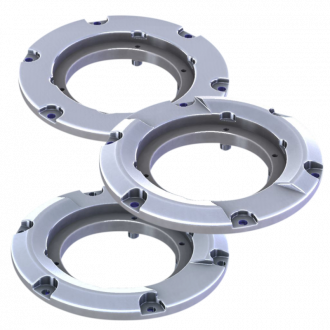

Adaptér TIA1 (8/12")
Použití
- standardní adaptér 8/12" a adaptér 8/12" pro zvýšení mechanické ochrany návěstidla bez ovlivnění jeho optických vlastností
Soubory ke stažení
Funkce adaptéru
- TIA1-F standardní adaptér 8/12"
- TIA1-S adaptér 8/12" pro návěstidla RWY a TWY-přímé úseky
- TIA1-C adaptér 8/12" pro návěstidla TWY-oblouky
Splňuje požadavky
- ICAO Annex 14, Vol. 1
- IEC TS 61827
- EASA CS-ADR-DSN

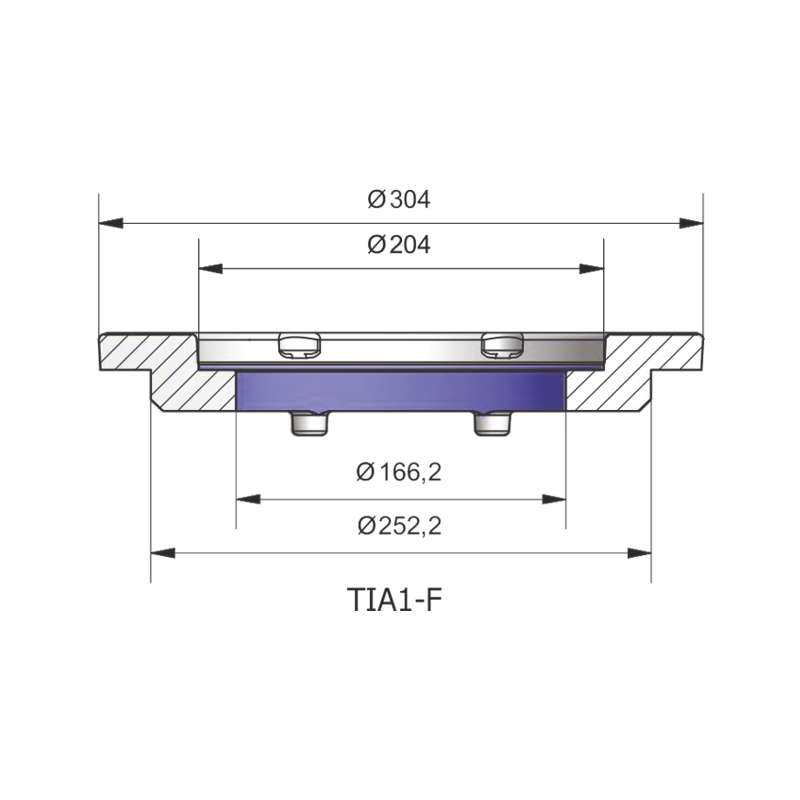

![tia1 F schema](/images/produkty/05-svetelne-systemy/tia1-F-schema.png)
![tia1 S C schema](/images/produkty/05-svetelne-systemy/tia1-S-C-schema.png)
Popis/vlastnosti
- výška adaptéru:
- TIA1-F 0,0 mm
- TIA1-S/C 6,35 mm
- velikost:
- vnější průměr 304,0 mm (12")
- vnitřní průměr 204,0 mm (8")
- jednoduchá a odolná hliníková konstrukce
- adaptéry verze F jsou určeny primárně pro všesměrová návěstidla, lze je však využít pro libovolné návěstidlo
- adaptéry verze S/C jsou určeny pro zvýšení mechanické ochrany návěstidla bez ovlivnění jeho optických vlastností
- TIA1-S jsou kompatibilní se všemi návěstidly řad TI40, TI41 a TI44
- TIA1-C jsou kompatibilní se všemi návěstidly řady TI45
Mechanické parametry
- hmotnost (balení) ~3,8 kg
- rozměry (balení) 325×325×80 mm
![tia1 F TI42](/images/produkty/05-svetelne-systemy/tia1/tia1-F-TI42.png)
![tia1 S TI40](/images/produkty/05-svetelne-systemy/tia1/tia1-S-TI40.png)
![tia1 S TI41](/images/produkty/05-svetelne-systemy/tia1/tia1-S-TI41.png)

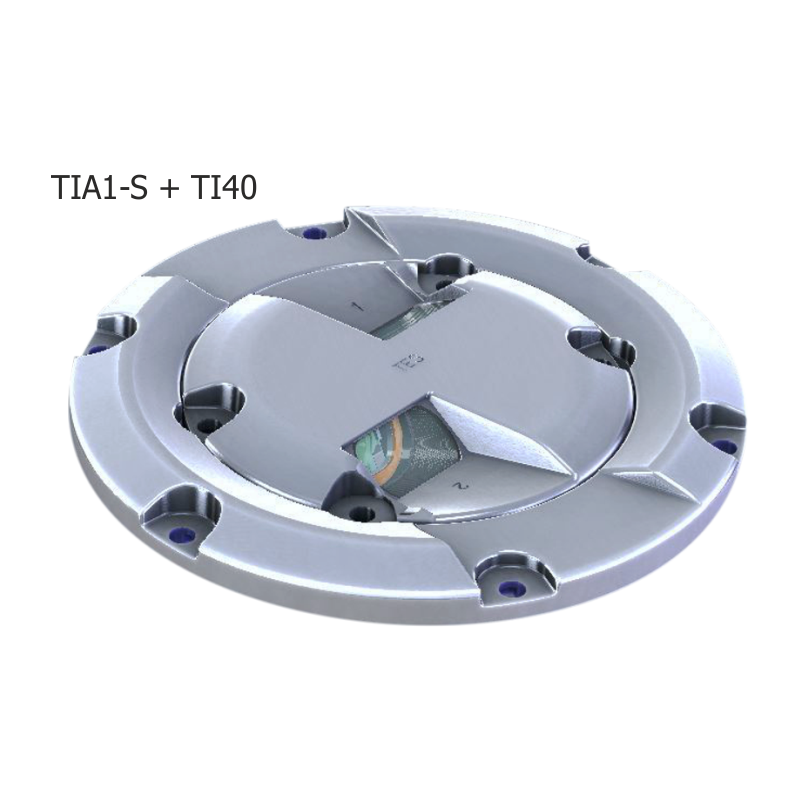

![tia1 S TI44](/images/produkty/05-svetelne-systemy/tia1/tia1-S-TI44.png)
![tia1 C TI45](/images/produkty/05-svetelne-systemy/tia1/tia1-C-TI45.png)
