DAP 128TC

DAP 128TC

Использование

  • двухсторонняя передача мониторных сигналов и команд управления
  • переносит бинарные и аналоговые данные на расстояние до 10 км без необходимости применения модемов или повторительных усилителей
  • идеальная система для мониторинга и управления крупными объектами (аэропорты, шахты, судоверфи, и т.д.)

Файлы для загрузки

pdf Лист данных (531 KB)

Описание/свойства

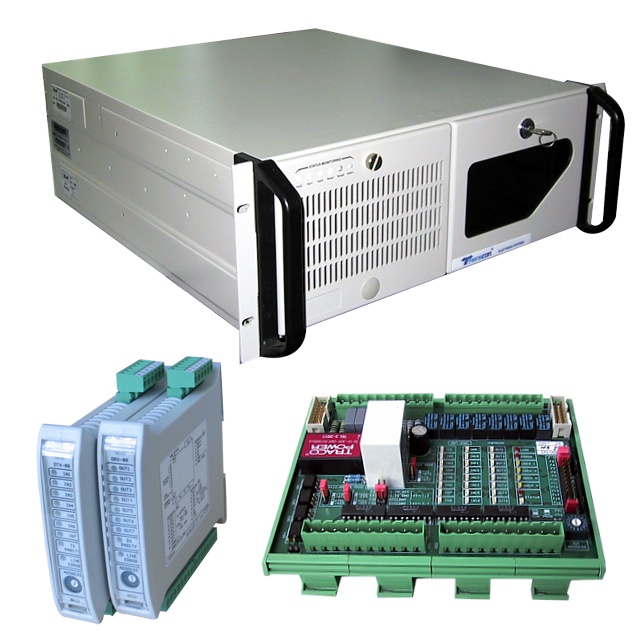

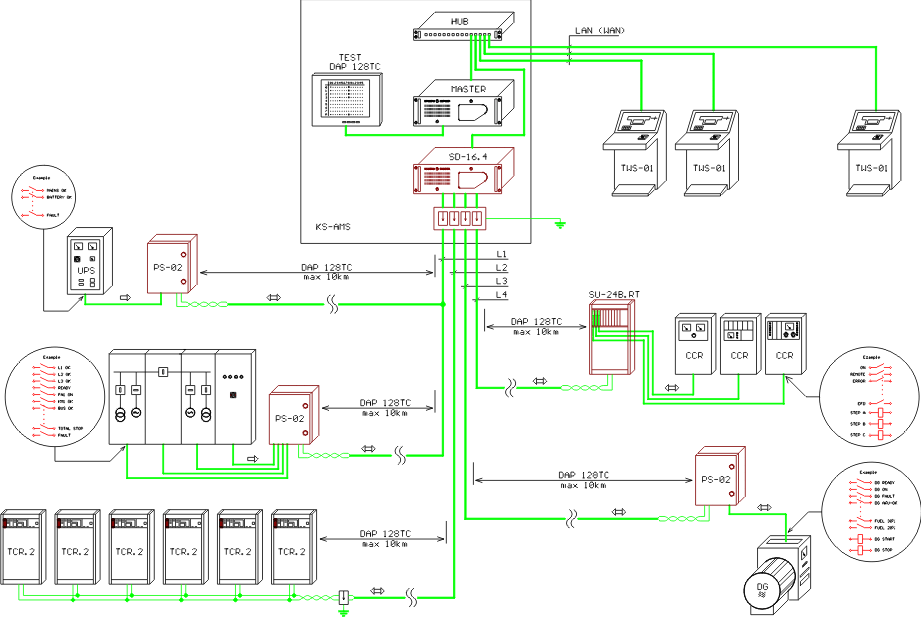

  • центральное устройство DAP 128TC и несколько конечных устройств, которые содержат модули ввода/вывода (I/O)
  • модульная концепция, простая диагностика
  • центральное устройство может обслуживать до 16 независимых линий
  • на одну линию связи можно параллельно подключить до 16 модулей ввода/вывода (I/O)
  • питание мониторующих модулей ввода/вывода (I/O) по линии связи
  • передача информации синусным сигналом на принципе временной коммутации
  • высокая надежность и низкие требования касательно качества кабеля связи
  • линии передачи данных с гальванической развязкой с защитой против короткого замыкания и против перенапряжения
  • коммуникация с системой высшего уровня (напр. AMS) при помощи последовательной линии RS-232 или 100 Base-T

Технические параметры

  • число перенесенных битов в течение одного цикла 128
  • продолжительность одного цикла передачи 0,5 sec
  • напряжение сигнала на линии передачи ±30 Vpeak (60 Vp-p)
  • номин. величина импеданса линии пер. данных 600 Ω
  • рекомен. сечение провод. линии пер. данных 0,5–0,8 мм (AWG 24-20)
  • макс. общее сопротив. провод. линии пер. данных  750 Ω
  • макс. перекрываемое расстояние 10 км (AWG 20)
  • миним. сопротивление изоляции линии пер. данных 2 MΩ
